滾動軸承夾緊機構三維圖

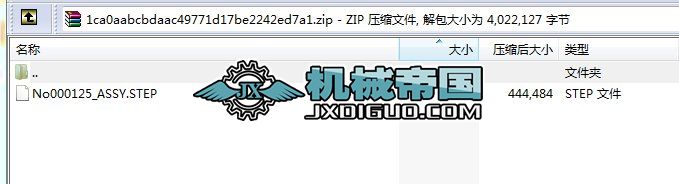

  • 該文件為zip格式
  • 文件大小：434.23 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2017-05-11
  • 發 布 人：muxianding
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 zip 格式，下載需要 20 積分
  • 滾動軸承夾緊機構三維圖
  • 滾動軸承夾緊機構計要點
    主要零件的計算過程
    選擇可以夾緊工件的彈簧（彈簧常數），驗證直線導軌的力矩。
    彈簧力
    計算公式：反作用力F=kx
    松開時的假設負載：33N
    夾緊時的假設負載：25N
    松開時的假設位移量：x=16.5mm
    夾緊時的假設位移量：x=12.5mm
    選擇彈簧常數：k=33/16.5=2.0N/mm
    夾具卡爪附近的直線導軌力矩。
    <上下擺動方向>
    計算公式：力矩力MA =Fxl 2
    反作用力：F=33N
    距離：l 2 =45.5mm
    假設力矩力：MA =33×45.5×10 &#8315;3 =1.50N&#12539;m
    <左右擺動方向>
    計算公式：力矩力MB =Fxl 3
    反作用力：F=33N
    距離：l 3 =20mm
    假設力矩力：MB =33×20×10 &#8315;3 =0.66N&#12539;m
    構造制作與設計要點
    通過凸輪軸承隨動器浮起，將彈簧力傳遞到夾具。
    通過直線導軌的滑動提高夾緊位置的重復定位精度。
    動作部分均由滾動軸承構成...
