施邁茨吸盤系統
- 文件下載：
-
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-

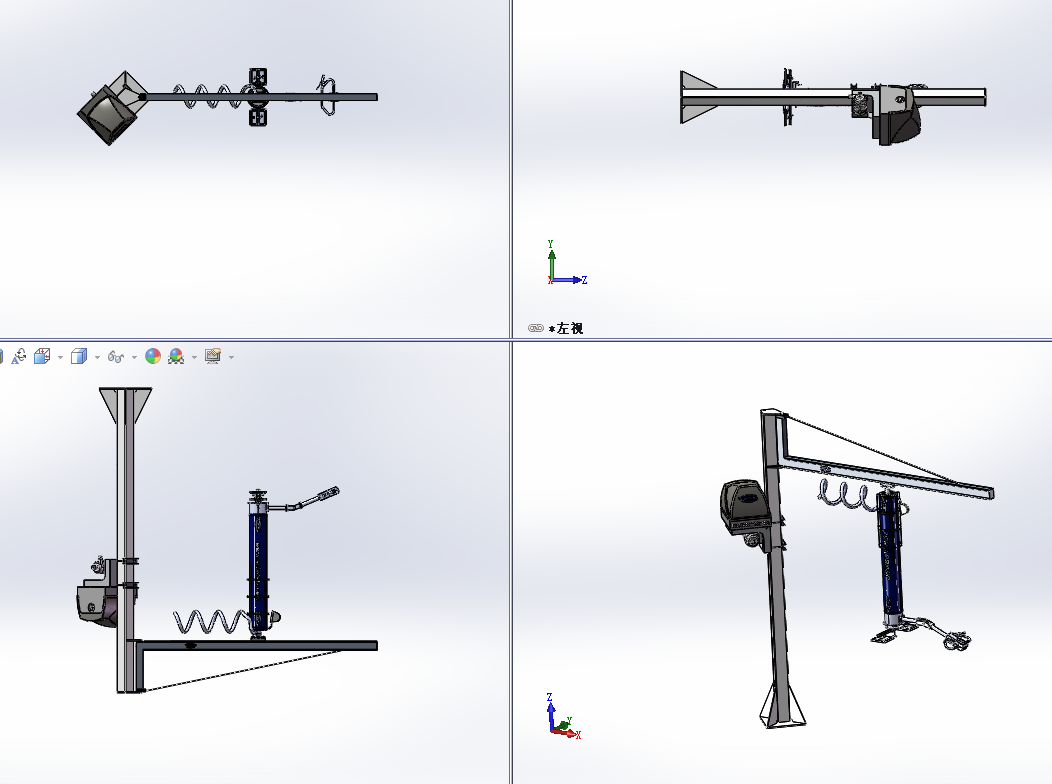

- 施邁茨吸盤系統懸臂吊模型，該夾具主要由：吸盤安裝梁、海綿吸盤、手臂活動軸、操縱手臂、控制面板、
真空系統、調高裝置等組成 簡介: 1、吸盤安裝梁:采用120*40鋁型材和鋼板制作，長2600mm*寬600mm
2、海綿吸盤: 采用：(施邁茨SCHMALZ) FXP-SVK 442 3R18； 鋁型材面板上集成了機械式止回閥，當海
綿吸孔沒有覆蓋到工件時，止回閥自動關閉，以保證系統真空度，實現任意單組使用; 海綿吸盤在吸盤
安裝梁上的位置可以通過快速鎖緊把手調整位置 每組海綿吸盤都可以通過控制面板控制單獨關閉
3、手臂活動軸：活動軸1實現操縱手臂水平擺動，可通過活動軸1控制桿來控制軸1的鎖止和放松，方便工人
調試合適的工位；活動軸2實現操縱手臂的垂直地面方向的擺動，方便高位和低位的碼垛 4、操縱手臂：采用
鋁型材制作，重量輕，強度高，從活動軸1到控制面板水平距離為1500mm 5、控制面板：設有三組按鈕,最上面
一組控制吸盤的抓取,吸附時按綠色按鈕，釋放時需同時按紅色和綠色按鈕，可防止誤操作，電氣方面采用斷
電吸附，可防止電磁閥斷電時工件掉落;下面兩組按鈕控制調高裝置,按綠色升起,按紅色降下. 6、調高裝置：在
一端的兩個海綿吸盤裝有調高裝置,該裝置通過控制面板控制調整海綿吸盤高度;端部的海綿吸盤降下時用于小工
件的抓取....
