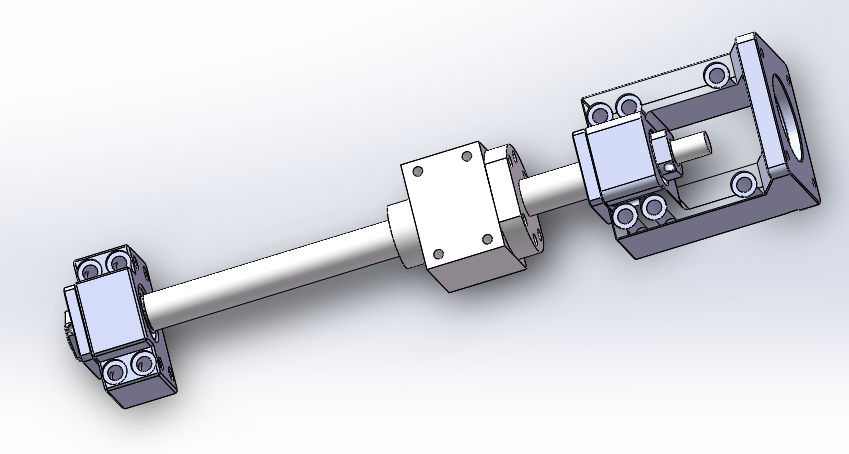

57步進電機座(RBK57-12系列)+16直徑絲桿
- 文件介紹：
- 該文件為 zip 格式，下載需要 10 積分
-
- 57步進電機座(RBK57-12系列)+16直徑絲桿
說明：A、電機座安裝說明1、電機座與電機相年輕時有預留的安裝孔和凹臺，因此訂購對最好能提供電機型號或尺寸。2、電機座與絲杠支撐連接時有和傳動座相對應的絲杠支撐座可以選擇！3、電機軸與滾珠絲杠軸連接時需要采用聯軸器。B、電機座的廣泛用途電機座把傳統的連接方式改為一體化，精度更高，安裝更易，更加美觀。傳統連接方式一般是支撐座，電機支架，聯軸器組成，須要花大量時間調試中心高，偏心量，調試不當會導致絲桿斷軸或聯軸器斷裂。電機座是數控機床拖動環節中重要的零部件之一，使用數量大，屬于小箱體類零件，因此對該零件的制造精度要求都很高，安裝軸承處孔公差為H7，該孔對電機安裝面垂直度要求不大于0.01，電機止口公差h7,電機軸中心線對軸承座處中心線同軸度要求不大于中0.02，電機的安裝面對電機中心線的跳動要求不大于0.01。C、電機座如何介紹1、簡便的安裝：搭載了標準支撐和固定單元，可以使用連接件輕松安裝電機。2、高精密性：滾珠絲桿和馬達的安裝部是一體，此結構能有效減少兩軸之間的誤差。3、高定位精度：連接件內部搭載滾珠絲桿專用支撐座（內含徑角接觸配對軸承），有效控制絲桿軸向擺動。4、高剛性：連接件材料采用優質中碳鋼加工出來，抗沖擊力強，耐用。5、加工精度：同心度的偏差在正負0.01，端面的垂直度在0.01。螺母沿絲杠作軸向運動，帶動工作臺。這種傳動方式一般用于長絲杠機床，以防止絲杠因剛度不足而振動變形...
