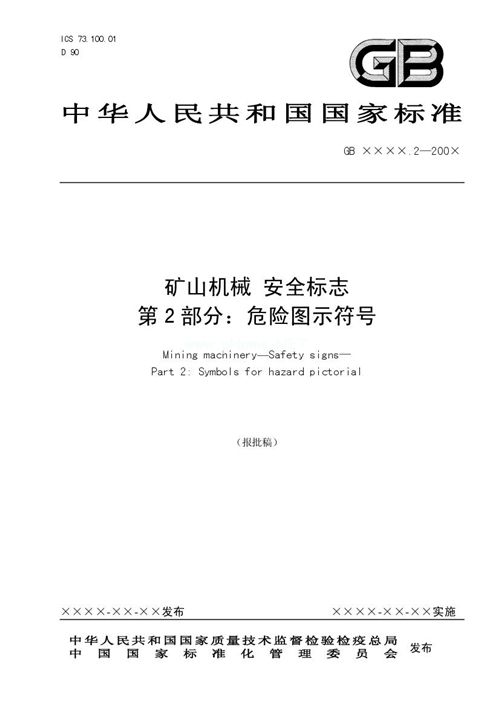

礦山機械 安全標志 第2部分：危險圖示符號
- 文件介紹：
- 該文件為 rar 格式，下載需要 1 積分
-
- 礦山機械 安全標志 第2 部分：危險圖示符號
1 范圍
本部分概述了礦山機械安全標志中危險圖示符號（以下簡稱危險圖示）的設計原則和準則，規定了危
險圖示圖形組成要素的畫法。
本部分適用于礦山機械安全標志中圖示區危險圖示的設計。
2 規范性引用文件
下列文件中的條款通過 GB ××××的本部分的引用而成為本部分的條款。凡是注日期的引用文件，
其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議
的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB ××××.1-200× 礦山機械 安全標志 第1部分：通則
3 設計準則
3.1
3.2
3.3
分類
危險圖示分為描述危險圖示和規避危險圖示。描述危險圖示用以提示一個形象化的危險描述，描述不
規避危險時的后果；規避危險圖示用以指示如何規避危險的形象化說明。
尺寸、顏色
3.2.1 危險圖示應符合 GB ××××.1-200×關于安全標志尺寸的規定， 在說明書中使用的危險圖示可按
實際情況設置大小，但應使危險圖示足夠清晰可辨。
3.2.2 當危險圖示符號使用于圖文式或兩圖式安全標志時，描述危險圖示要能放進外圍的安全警戒三角
形內。
3.2.3 在說明書中使用的危險圖示的顏色可按實際情況而定，但應使危險圖示足夠清晰可辨。
危險圖示的繪圖原則
3.3.1 應使用實心圖形表示人體要素或完整人體圖形，但是處于完善圖示目的，描述一個必須存在而又
不直接涉及危險的人體要素或人時，可以使用輪廓圖形。
3.3.2 危險圖示應使用形象化的圖形，盡量避免使用抽象的符號。
3.3.3 危險圖示符號應使用易識別的視圖方向（一般為正視圖或側視圖）來描述主要危險對象。
3.3.4 應使用簡明的實心圖形來表示產生危險的機器部件，但為了便于人體圖形識別，整機或位于危險
區的機器具體部位或相關的機器部件，可使用輪廓線圖形。
3.3.5 多個危險并存時，危險圖示的設計應符合 GB ××××.1-200×中圖示區關于多危險因素的規定。
如果不可能在一個圖示中列舉多個危險， 可使用 GB ××××.1-200×中的基本安全警戒符號來描述危險，
并在安全標志的規避危險圖示區或文字區，用補充圖示或文字信息清晰的描述危險信息和/或規避危險信
息。
3.3.6 在需要表示實際或潛在運動的地方使用箭頭。箭頭的使用應符號 4.6規定。 ...
