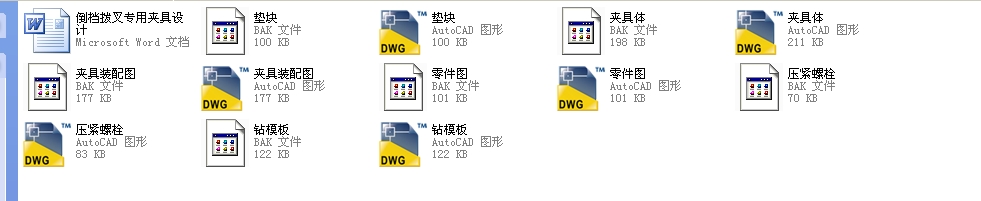

倒檔撥叉專用夾具課程設計全套
  • 該文件為rar格式
  • 文件大小：1.82M
  • 下載次數：
  • 文件評級：
  • 更新時間：2012-10-15
  • 發 布 人：kj,.moh
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式，下載需要 20 積分
  • 倒檔撥叉專用夾具課程設計全套
  • 倒檔撥叉專用夾具課程設計全套、設計題目…………………………………………………3
    二、零件圖及加工工序分析……………………………………4
    三、設計方案………………………………………………………6
    1、夾具設計方案
    2、夾緊裝置的設計
    3、導向裝置的設計及其他裝置結構.夾具體的確定
    4、繪制夾具結構圖
    5、確定夾具技術要求和有關尺寸，公差配合
    四、夾具零部件的結構…………………………………………10
    五、定位誤差的計算……………………………………………14
    六、致謝…………………………………………………………15
    七、參考文獻……………………………………………………16

    一、設計題目
    “倒檔撥叉”專用夾具設計
    二、零件圖及加工工序分析
    1、倒檔撥叉零件圖如圖1所示：

    圖1 倒檔撥叉零件圖


    倒檔撥叉材料為QT450-10，即球墨鑄鐵，最小抗拉強度為450MPa，最低延伸率為10。根據機械加工材料等相關資料可以知道：球墨鑄鐵既有灰鑄鐵的優點，即具有高的抗壓強度、優良的耐磨性和消震性，低的缺口敏感性。同時具有與中碳鋼媲美的抗拉強度、彎曲疲勞強度及良好的塑性與韌性，此外，還可以通過合金化及熱處理來改善與提高它的性能，所以生產上已用球墨鑄鐵代替中碳鋼及中碳合金鋼制造發動機的曲軸、連桿、凸輪軸和機床的主軸等。QT450-10主要用于汽車、拖拉機底盤零件等。
    由于該倒檔撥叉外形復雜，又是薄壁零件，屬于大批量生產，故毛坯采用金屬型鑄造。加工機床部分采用通用機床，部分采用專用機床；按零件分類，部分布置成流水線，部分布置成機群式；廣泛采用專用夾具，可調夾具；按零件產量和精度，部分采用通用刀具和量具，部分采用專用刀具和量具；部分采用劃線找正裝夾，廣泛采用通用或?qū)Ｓ脢A具裝夾；有較詳細的工藝規程，用工藝卡管理生產。
    根據零件圖可知，零件整體要求精度較高。其中Φ18孔
    ...
