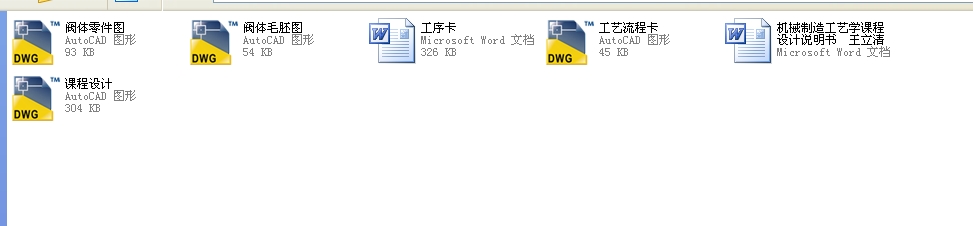

  • 閥體零件工藝方案設計全套
  • 一、零件的分析…………………………………………1
    （一） 零件的作用…………………………………………………………………………………..1
    （二） 零件的工藝分析…………………………………………………………………………..1
    二 確定生產類型………………………………………1
    三 確定毛坯……………………………………………1
    四 工藝規程設計………………………………………2
    （一）選擇定位基準：……………………………………………………………………………..2
    （二）制定工藝路線………………………………………………………………………………..3
    （三）選擇加工設備和工藝設備……………………………………………………………..8
    （四）機械加工余量、工序尺寸及公差的確定……………………………………….9
    （五）確定切削用量及時間定額………………………………………………………………9
    五 余量表格……………………………………………10
    參考資料：《機械制造工藝設計手冊》
    《機械制造工藝學》
    《機械加工余量手冊》
    《熱加工工藝基礎》
    《金屬工藝學實習教材》
    《互換性與測量技術》
    《機械制圖》





    一、零件的分析


    （三） 零件的作用
    閥體，泵體等均屬于箱體類零件。其主要作用是用于支承，包容，保護運動零件或其他零件。
    本題目的閥體是球閥中的主體零件，它容納閥芯，密封圈，閥桿，填料壓緊套等零件。它的大致形狀類似于三通管，左端方形凸緣上有直徑為50，公差等級為11級的孔與閥蓋配合，右端外螺紋作用連接管道，上部直徑18H11孔與閥桿配合，從而起到調節流量的作用。
    （四） 零件的工藝分析
    通過查找手冊和熱加工工藝基礎課本，中碳鑄鋼ZG230-450具有良好的性能，適用于受力不大，要求韌性的零件制造，例如軸承蓋，閥體等，所以零件材料選ZG230.
    1：根據零件圖分析，為了便于鑄造，毛胚只鑄造出水平方向的孔，豎直方向的孔用鉆床加工，為了鑄造效率，選擇用金屬型鑄造。
    2：因為水平方向的孔很多，且在同一中心線上，所以在加工時用水平方向的外圓做粗基準進行加工，則能夠保證所有的孔同軸。
    3：因為豎直方向的孔中心線跟水平方向的孔中心線有垂直度要求，所以應先對水平方向的孔加工，然后再加工豎直方向的孔。利用水平方向的外圓進行粗加工，然后以內孔表面做精基準加工外圓；再用加工好的外圓面精加工內孔。這樣水平方向上才有足夠的精度做基準。
    4：內孔表面粗糙度要求較高，所以都需精加工；與外零件配合的端面粗糙度也要求較高，所以都要精加工。
    ...
