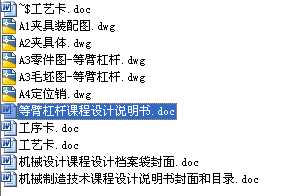

- 該文件為 rar 格式，下載需要 10 積分
-
- 等臂杠桿課程設計文件
第一章 零件的工藝規程
1.1 零件的工藝分析
1.1.1 零件的用途分析
題目給出的零件是杠桿。它主要的作用是用來支撐、固定的、傳遞力矩的。
1.1.2零件的技術要求
杠桿零件的Φ25、Φ10、Φ8四孔的軸線有平行度的要求。現分述如下表:
該杠桿的形狀特殊、結構簡單，是常見的杠桿零件。為實現起功能，對其的配合面要求較高，加工精度要求較高。因其在工作中的工作平穩,故無須進行熱處理。
綜上所述，該杠桿的各項要求制定較合理，符合其功用。
1.1.3零件的工藝性分析
分析零件圖可知，杠桿中間的兩平面和左右兩邊的端面要進行切削加工，Φ25、Φ10、Φ8孔的端面均為平面，這樣可以防止加工的過程中鉆頭鉆偏，可以保證加工的精度和配合的精度。另外，除了Φ10孔以外，對其余的三孔的孔內表面的要求較高。要采取必要的措施以保證其表面精度。但這些加工精度可以在正常的生產條件下采用經濟的方法保質保量地加工出來。端面和孔的加工可以通過通用銑床和鉆床保證其加工精度，而不需要使用高精度的機床，通過鉆削、銑削的加工就可以達到要求。
1.2確定零件的生產類型
依設計題目知:Q=5000件/年，結合生產實際，備用品率a%和廢品率b%分別取3%和0.5%。代入公式得
N=5000*(1+3%)*(1+0.5%)=5175.75件/年。
通過三維軟件Proe的實體估算，其重量為6千克，查參考文獻得，該杠桿屬中型零件;...
