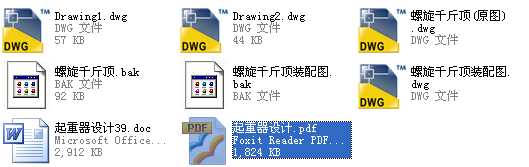

- 文件介紹：
- 該文件為 zip 格式，下載需要 5 積分
-
- 螺旋起重器設計計算說明書全套課程設計
螺旋千斤頂的結構特點
1.1螺旋千斤頂的結構
螺旋起重器（千斤頂）是一種人力起重的簡單機械，主要用于起升重物。圖示為采用滑動螺旋的起重器結構的示意圖。
螺旋千斤頂的工作原理
圖1-2所示中，螺桿7與螺母5組成螺旋副，螺母5與底座8固定聯接，緊定螺釘6提高了聯接的可靠性。托杯1直接頂住重物，當轉動手柄4時，螺桿7一邊轉動一邊上下移動，使托杯1托起重物上下移動，達到起升重物的目的。
這種螺旋起重器結構簡單，制造容易，易于自鎖。其主要缺點是摩擦阻力大，傳動效率低（一般為30%～40%），磨損快，壽命低，傳動精度低。
螺旋起重器一般垂直布置，在起重時螺桿7受壓，因此都做成短而粗，起升高度不宜太大。螺母5作為起升時的支承件，常做成整體結構。
螺旋起重器應有可靠的自鎖性能，以保證螺桿7和重物在上升下降過程中能可靠地停留在任一位置而不會自行下降。螺桿一般采用梯形牙、右旋、單線螺紋。當起重重量較大時，為減小摩擦阻力，操作省力，可在托杯1的下部安放一推力軸承。
...
