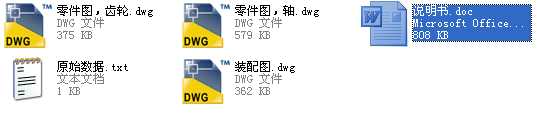

- 文件介紹：
- 該文件為 zip 格式，下載需要 10 積分
-
- 機械設計課程設計圓錐—圓柱齒輪減速器
二、傳動方案的擬定
運動簡圖如下：
由圖可知，該設備原動機為電動機，傳動裝置為減速器，工作機為型砂運輸設備。
減速器為展開式圓錐—圓柱齒輪的二級傳動，軸承初步選用深溝球軸承。
聯軸器2選用凸緣聯軸器，8選用齒形聯軸器。
三、電動機的選擇及傳動裝置的運動和動力參數計算
一、選擇電動機的類型和結構形式
按工作要求和條件，選用三相籠型異步電動機，Y系列，封閉式結構，電壓380V，頻率50Hz。
二、選擇電動機容量
工作機主動軸功率： 傳動裝置的總效率：
（式中 、 、 、 、 分別為聯軸器、滾動軸承、原錐齒輪傳動、圓柱齒輪傳動和卷筒的傳動效率。）取 =0.99（聯軸器）， =0.985（滾動軸承）， =0.96（齒輪精度為8級，不包括軸承效率）， =0.97（齒輪精度為8級，不包括軸承效率）， =0.96（卷筒效率，不包括軸承）則
...
