- 端蓋及其夾具設計
1．零件圖分析 1.1零件的功用
本零件為軸承端蓋，是用來調整軸承相關裝配位置的一種零件。用來定位，固定軸類件，防止軸向運動
1.2零件工藝分析

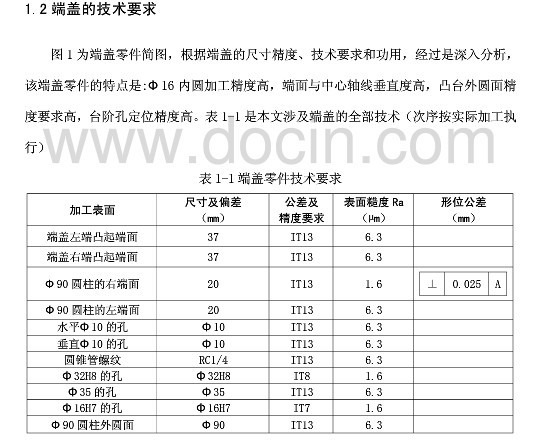

1.2.1端蓋的技術要求：（表1-1）
該端蓋形狀為盤類，結構簡單屬一般的輪盤類零件。為實現支撐軸向定位作用。必須滿足端蓋的位置度要求，即垂直度和同軸度的要求，因此加工精度要求較高。端蓋在工作中需承受載荷，為增加其耐磨性，則對端蓋要求時效處理；Ф86外援端面的尺寸為86-0.0.12 -0.034，且它的中心線與孔Ф26的中心線的同軸度要求為0.04mm，Ф26孔的尺寸為26+0.021 0；為保證端蓋右側面受力均勻，要求端蓋右側面對Ф26+0.021 0孔的垂直度為0.006mm。
綜上所述，該端蓋的各縣技術要求制定的較合理，符合該零件在實際中的功用。
1.2.2審查端蓋的工藝性：
分析零件圖可知，端蓋的兩端面和Ф86、Ф84、Ф144外園均要求車銷加工；Ф26孔和Ф48孔的端面均為平面，可以防止加工過程中鑄件偏斜，以保證孔的加工精度；另外，該零件除主要表面（孔ФФ26+0.021 0、Ф48+0.062 0孔和外圓Ф86-0.0.12 -0.034）外，其余表面加工精度均較低，不需要高精度機床加工，通過車削，鉆床的粗加工就可以在正常的生產條件下，采用較經濟的方法保質保量地加工出來。由此可見，該零件的工藝性較好。
...
