一.題目及總體分析
題目：設計一個帶式輸送機的傳動裝置
給定條件：傳動簡圖如圖1-1所示，設計參數列于表1-1。工作條件：連續(xù)單向運轉，，工作時有輕微振動，使用期為10年（每年300個工作日），小批量生產，兩班制工作，輸送機工作軸轉速允許誤差為 。帶式輸送機的傳動效率為0.96。
減速器類型選擇：選用展開式兩級圓柱齒輪減速器。
特點及應用：結構簡單，但齒輪相對于軸承的位置不對稱，因此要求軸有較大的剛度。高速級齒輪布置在遠離轉矩輸入端，這樣，軸在轉矩作用下產生的扭轉變形和軸在彎矩作用下產生的彎曲變形可部分地互相抵消，以減緩沿齒寬載荷分布不均勻的現(xiàn)象。高速級一般做成斜齒，低速級可做成直齒。
整體布置如下：

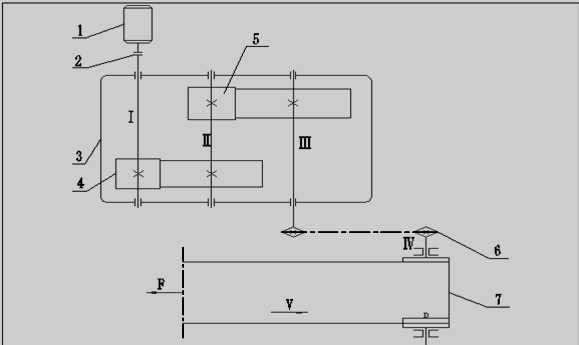

圖示：1為電動機，2為聯(lián)軸器，３為減速器，4為高速級齒輪傳動，5為低速級齒輪傳動，6為鏈傳動，7為輸送機滾筒。
輔助件有:觀察孔蓋，油標和油尺，放油孔和螺塞，通氣器，吊耳和吊鉤，定位銷，啟蓋螺釘，軸承套，密封圈等。
...
