常規式游梁設計與驢頭圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 1 積分
-
- 常規式游梁設計與驢頭圖紙 目前，采油方式有自噴采油法和機械采油法。在機械采油法中，有桿抽油系統是國內外油田最主要的，也是至今一直在機械采油方式中占絕對主導地位的人工舉升方式。有桿抽油系統主要由抽油機、抽油桿、抽油泵等三部分組成，抽油機是有桿抽油系統最主要的升舉設備。根據是否具有游梁，抽油機可以劃分為游梁式抽油機和無游梁式抽油機。而常規游梁抽油機自誕生以來，歷經百年使用，經歷了各種工況和各種地域油田生產的考驗，經久不衰。目前仍在國內外普通使用。常規游梁式抽油機以其結構簡單、耐用、操作簡便、維護費用低等明顯優勢，而區別于其他眾多拍油機類型，一直占據著有桿系采油地面設備的主導地位。
游梁式抽油機的主體結構為曲柄搖桿機構。根據驢頭和曲柄搖桿機構相對于支架的位置，游梁式抽油機的機構形式可以劃分為常規型和前置式兩種；根據平衡方式的不同，游梁式抽油機可以劃分為曲柄平衡、游梁平衡和復合平衡。
常規型游梁式抽油機主要由發動機、三角皮帶、曲柄、連桿、橫梁、游梁、驢頭、懸繩器、支架、撬座、制動系統及平衡重等組成。
發動機安裝在撬座上，其安裝位置有兩種，一種是將發動機置于整體尾部，另一種是將發動機放在支架下面。
減速箱為二級齒輪傳動減速箱，傳動比為30左右．齒輪型式一般小功率用斜齒，大功率用人字齒。近年來推廣使用點嚙合雙圓弧人字齒。
曲柄一端與減速器輸出軸固結，另一端與連桿鉸接．
連桿與橫梁常見有兩種型式：小型抽油機多為組焊結構，靠改變后臂長度來調節沖程．大型抽油機多為整體機構，靠改變曲柄與連桿鉸接位置來調爺沖程。
游梁由型鋼組焊而成，也有用大型工字鋼整體制造。
驢頭由鋼板組焊而成，有上翻式、側轉式、拆繼式幾種形式。
平衡重為金屬塊。小型抽油機多裝于游梁尾部，大型抽油機多裝于曲柄兩翼．平衡重可根據需要而調整。
本設計將對常規游梁式抽油機進行設計與計算，以達到對常規游梁式抽油機的優化設計的目的。
目 錄
1設計任務書 1
1.1課題內容 1
1.2設計內容: 1
2總體方案的設計 1
2.1抽油機設計原理的確定 1
2.2桿長尺寸的設計計算 2
2.3平衡方式的確定 2
2.4安裝尺寸與機構相關參數 2
2.5常規游梁式抽油機零部件關系 3
3游梁抽油機基本參數的確定 3
3.1游梁抽油機的運動分析 3
3.2游梁式抽油機懸點載荷計算 6
3.3游梁式抽油機減速箱曲柄軸扭矩計算 9
3.4游梁抽油機的抽汲工況 11
3.5游梁式抽油機的電動機選擇計算 12
4常規游梁是抽油機的平衡計算 13
5變速機構的傳動比分配及其結構確定 13
5.1變速機構的傳動比分配 13
6主要部件的設計 14

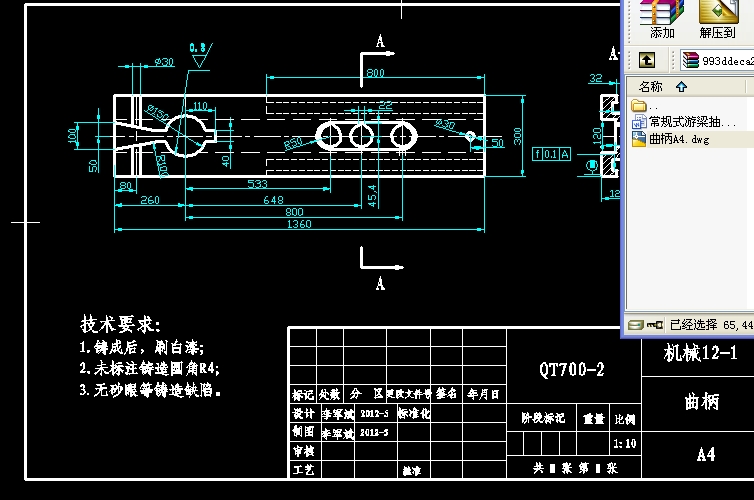

6.1曲柄 14
6.2連桿 14
6.3游梁 15
6.4驢頭 16
6.5橫梁 17
6.6常規游梁抽油機裝配體 17
參考文獻 18
致謝 19
...
