- 矩形齒花鍵軸工藝卡

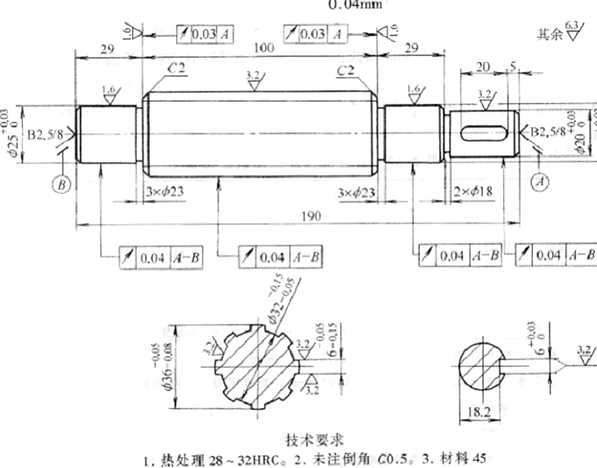

試編制如圖2-13所示矩形齒花鍵軸的機械加工工藝過程卡。
解：
圖2-13所示是矩形齒花鍵軸，花鍵軸的種類較多，按齒廓的形狀可分為矩形齒，梯形齒，漸開線齒和三角形齒等。
花鍵的定心方法有：小徑定心、大徑定心和齒形定心三種。但一般情況下，均按小徑定心。矩形齒花鍵軸由于加工方便，強度較高，而且易于對正，所以應用較廣。
(1)零件圖樣分析
1)該零件即是花鍵軸又是階梯軸，其加工精度要求又較高，所以零件兩中心孔是設計基準和工藝基準。
2)矩形花鍵軸兩花鍵端面對公共軸線的圓跳動為0.03㎜.
3)花鍵外圓對公共軸線圓跳動為0.04mm.
4) (兩處)對公共軸線圓跳動為0.04mm。
5） 外圓對公共軸線圓跳動為0.04㎜。
6）材料45。
7）熱處理28～32HRC。
(2)工藝分析
...
