機械制造工藝學課程設計拔叉831007工藝卡片和說明書
- 文件介紹：
- 該文件為 doc 格式，下載需要 1 積分
-

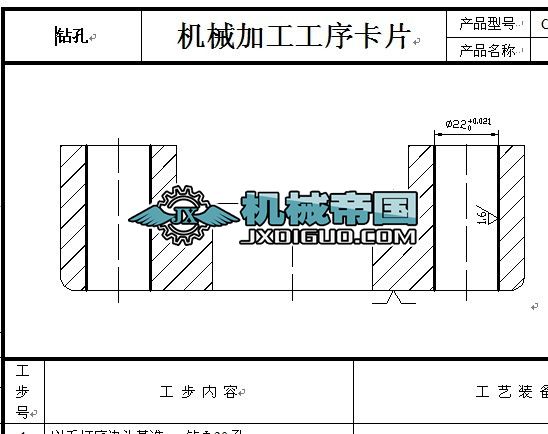

- 鉆孔 機械加工工序卡片 產品型號 CA6140 零件圖號 1
產品名稱 車床 零件名稱 撥叉831007 共 8 頁 第 1頁
車間 工序號 工序名 材料牌
1 1 鉆、擴、鉸 ZT200
毛坯種類 毛胚外形尺寸 每毛坯可制作件數 每臺件數
鑄鐵 160×73×40.5 2 1
設備名稱 設備型號 設備編號 同時加工件數
立式鉆床 Z353 1 1
夾具編號 夾具名稱 切削液
1 專用夾具 煤油
工位器具編號 工位器具名稱 工序工時
準終 單件
描圖 1 塞規
工步號 工 步 內 容 工 藝 裝 備 主軸轉速r/min 切削速度m/min 進給量mm/r 切削深度mm 進給次數 工步工時
描校 機動 輔助
1 以毛坯底邊為基準， 鉆Ф20孔 高速鋼麻花鉆，高速鋼擴刀，硬質合金鋼鉸刀，游標卡尺，塞規，專用夾具 600 0.42 0.8 50 1 4.2s
底圖號 2 擴孔至Ф21.8 670 12 1.8 1.8 1 11
3 鉸孔至Ф22+0.021 0...
