  • 機械制圖標準尺寸標注

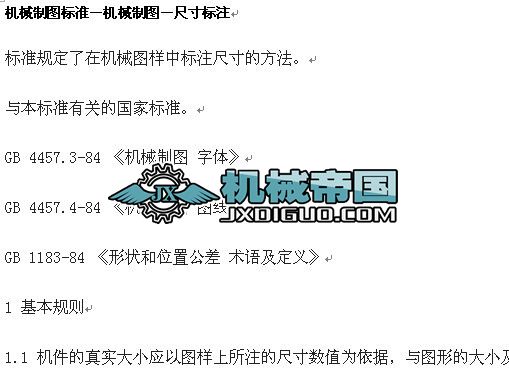

  • 機械制圖標準－機械制圖－尺寸標注
    標準規定了在機械圖樣中標注尺寸的方法。
    與本標準有關的國家標準。
    GB 4457.3-84 《機械制圖 字體》
    GB 4457.4-84 《機械制圖 圖線》
    GB 1183-84 《形狀和位置公差 術語及定義》
    1 基本規則
    1.1 機件的真實大小應以圖樣上所注的尺寸數值為依據，與圖形的大小及繪圖的準確度無關。
    1.2 圖樣中(包括技術要求和其他說明)的尺寸，以毫米為單位時，不需標注計量單位的代號或名稱，如采用其他單位，則必須注明相應的計量單位的代號或名稱。
    1.3 圖樣中所標注的尺寸，為該圖樣所示機件的最后完工尺寸，否則應另加說明。
    1.4 機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上。
    2 尺寸數字、尺寸線和尺寸界線
    2.1 尺寸數字
    2.1.1 線性尺寸的數字一般應注寫在尺寸線的上方，也允許注寫在尺寸線的中斷處(圖1)。

    圖1
    2.1.2 線性尺寸數字的方向，一般應采用第一種方法注寫。在不致引起誤解時，也允許采用第二種方法。但在一張圖樣中，應盡可能采用一種方法。
    方法1：數字應按圖2所示的...
