螺旋千斤頂的設計計算說明書
- 文件介紹：
- 該文件為 doc 格式，下載需要 1 積分
-
- 設計計算說明書
設計任務書
1設計任務書1.1 設計題目：設計螺旋千斤頂（參考下圖a）
1.2 原始數據
最大起重量
最大升程
1.3 設計工作量
1.3.1 繪制出總裝配圖一張(參考下圖b)，標注有關尺寸，填寫標題欄及零件明細表。1.3.2 編寫設計計算說明書一份(包括封面、目錄、設計任務書、計算內容和設計步驟、
參考資料等)。

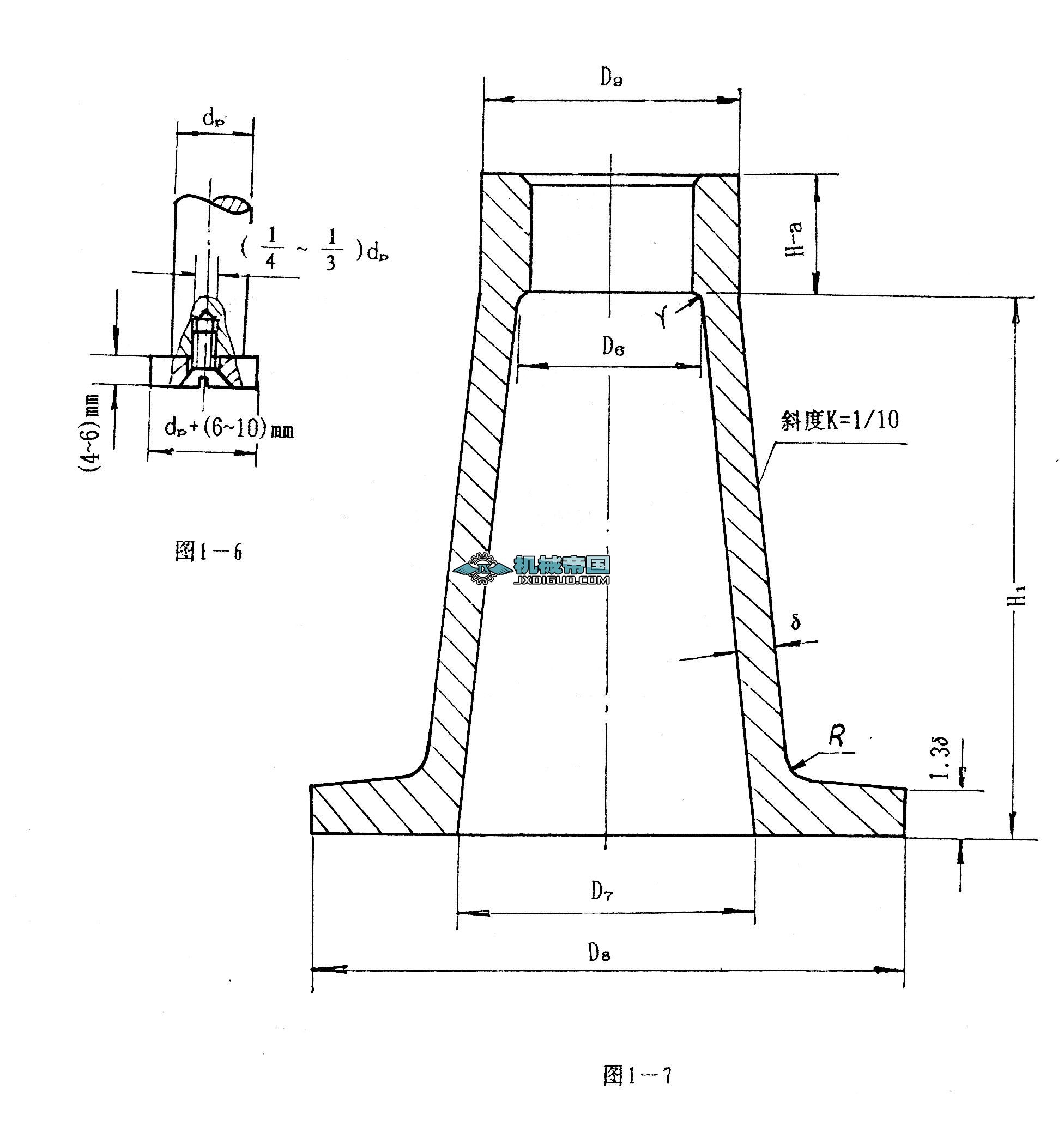

（b）
計算內容和設計步驟 結 果
2計算內容和設計步驟2.1螺桿的設計與計算
2.1.1 螺桿螺紋類型的選擇
選擇梯形螺紋，牙型角α=30?,梯形螺紋的內外螺紋以錐面貼緊不易松動；它的基本牙型按GB/T5796.1-2005的規定。
2.1.2選取螺桿材料
選擇45鋼。
2.1.3確定螺桿直徑
按耐磨性條件確定中徑
對于梯形螺紋，其設計公式為：對于整體式螺母，為使受力分布均勻,螺紋工作圈數不宜過多，宜取1.2～2.5;
此處取 ,許用壓力從滑動螺旋傳動的許用壓強表中查得：
人力驅動時，可提高20%
故帶入設計公式，得
按國家標準選擇公稱直徑和螺距為：
2.1.4自鎖驗算
自鎖驗算條件是
且螺紋中徑處升角滿足比當...
