40m 預應力混凝土簡支T形梁橋
- 文件介紹：
- 該文件為 doc 格式，下載需要 1 積分
-
- PAGE
3

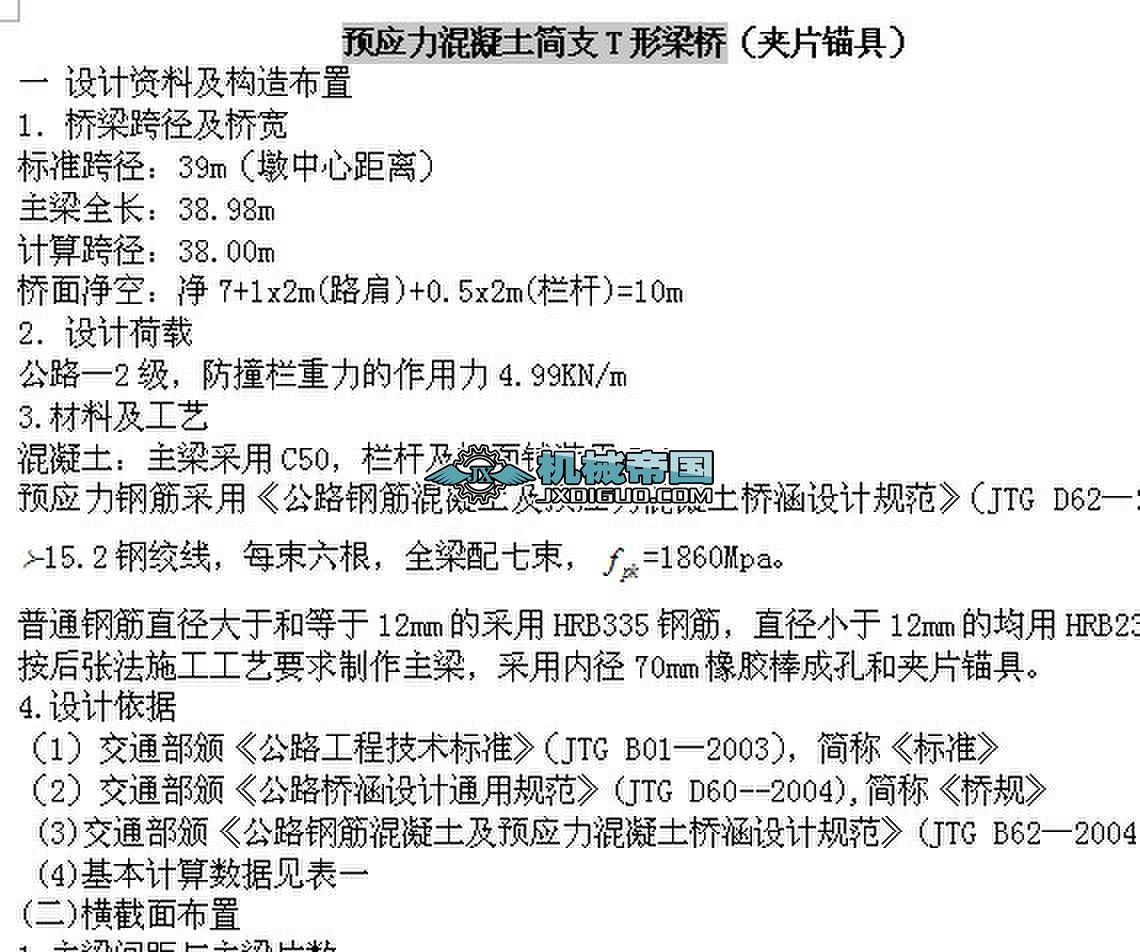

預應力混凝土簡支T形梁橋（夾片錨具）
一 設計資料及構造布置
1．橋梁跨徑及橋寬
標準跨徑：39m（墩中心距離）
主梁全長：38.98m
計算跨徑：38.00m
橋面凈空：凈7+1x2m(路肩)+0.5x2m(欄桿)=10m
2．設計荷載
公路—2級，防撞欄重力的作用力4.99KN/m
3.材料及工藝
混凝土：主梁采用C50，欄桿及橋面鋪裝用C30。
預應力鋼筋采用《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG D62—2004）的15.2鋼絞線，每束六根，全梁配七束，=1860Mpa。
普通鋼筋直徑大于和等于12mm的采用HRB335鋼筋，直徑小于12mm的均用HRB235鋼筋。
按后張法施工工藝要求制作主梁，采用內徑70mm橡膠棒成孔和夾片錨具。
4.設計依據
（1）交通部頒《公路工程技術標準》（JTG B01—2003），簡稱《標準》
（2）交通部頒《公路橋涵設計通用規范》(JTG D60--2004),簡稱《橋規》
(3)交通部頒《公路鋼筋混凝土及預應力混凝土橋涵設計規范》(JTG B62—200...
