壓床課程設計畢業設計
- 文件介紹：

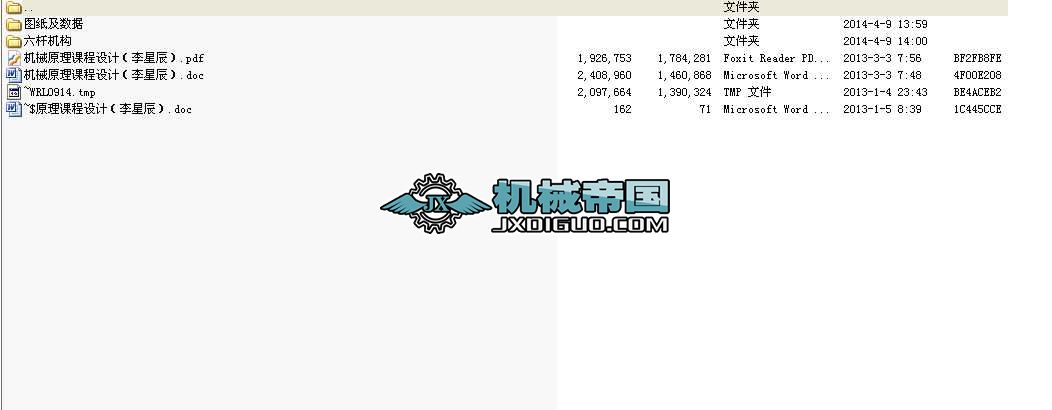

- 該文件為 zip 格式，下載需要 10 積分
-
- 壓床課程設計（應用了matlab pro/e）本次機械原理課程設計主要基于《機械原理》所學的內容，繪制機構的運動簡圖，對連桿機構進行運動分析和動態靜力分析，設計飛輪的轉動慣量，按照推桿的運動規律設計凸輪幾何尺寸并繪制凸輪的輪廓曲線，計算變位齒輪的幾何尺寸并繪制齒輪傳動的嚙合圖。
首先，根據六連桿機構運動的幾何規律，計算出各桿的長度，由各桿之間的相對位置繪制機構運動簡圖。選取曲柄不同的位置，使用平面運動的知識（基點法），選取合適的比例尺，繪制桿件的速度和加速度多邊形，確定桿件的速度和加速度。
對機構進行動態靜力分析，首先根據各構件的運動分析確定其慣性力和慣性力偶矩，由構件的力平衡條件和力矩平衡繪制力多邊形，計算出各運動副的反力和曲柄的平衡力矩。
飛輪的設計主要依據等效構件的驅動功和阻抗功求出最大盈虧功，由速度的不均勻系數確定飛輪的轉動慣量。
凸輪的設計依據反轉法原理，采用解析法，借助MATLAB軟件編程繪制凸輪的輪廓曲線和運動曲線，同時和圖解法繪制的結果比較，兩種方法結果很相近。
齒輪的設計首先查表求出齒輪的變位系數，然后由提高強度條件確定分度圓嚙合角，根據分度圓壓力角和中心距之間的關系求出中心距，進而求出中心距變動系數和齒頂高降低系數，其它的幾何指標依次可以求出。
關鍵詞：六連桿機構，壓床，分析設計，MATLAB
...
