回轉盤工藝規程設計及鏜孔工序夾具畢業設計全套

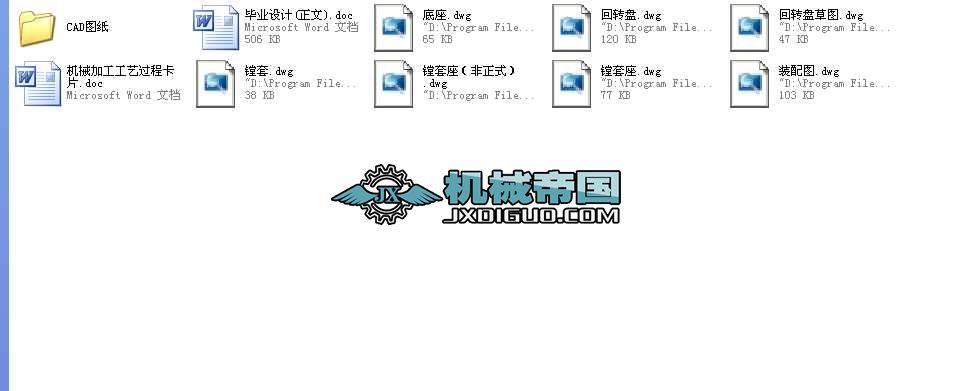

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- （一）零件的作用：回轉盤是鉆床主軸上的一個重要零件，鉆床主軸通過回轉盤與鉆關相連，回轉盤與主軸用四個螺釘聯接，實現鉆床的正確聯接。
回轉盤的軸套孔中安裝齒輪齒條，軸套中安裝彈簧，鉆床工作時，主軸帶動回轉盤中的齒輪運動，通過齒輪齒條實現鉆頭的縱向進給，利用彈簧的回彈作用實現鉆頭的自動復位。
(二)零件的工藝分析
該零件的材料為HT180,該材料具有較高的耐磨性,強度,耐熱性及減振性.
該零件的材料主要加工面為R.N面及φ370 0.027 , φ62 ， φ72 等。
孔φ55，φ72的中心線對端面尺在500mm上的平行度直接影響到主軸的配合精度和運轉精度，因此對孔φ55，φ72的孔應同時鏜出，保證其同軸度，使平行度公差降到最小。
φ62對φ90的同心性允差為0.02，將直接影響孔與軸的配合，因此在加工時，最好在一次裝夾內完成。
車削φ50mm的端面保持其尺寸108，將直接影響方孔內各孔的正確定位以及齒輪運動時的空間。φ90軸線與R面垂直度允差為0.03，φ72對φ55的圓心允差為0.05，φ37對φ55的圓心允差為0.05，影響回轉盤生與主軸聯接的正確定位，從而影響主軸傳動齒輪與變速箱的錐齒輪的嚙合精度。
...
