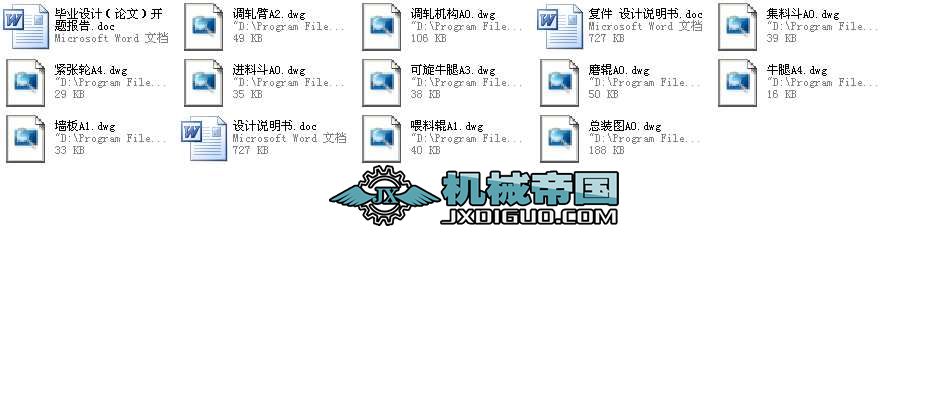

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 1.1 依據
本產品的設計是根據鄭州工程學院機電工程系2002屆畢業設計的要求，并在到無錫布勒機械制造有限公司、佐竹機械（蘇州）有限公司參觀調研的基礎上，在已學基礎上進行的實踐。按照指導教師的要求，本設計給定的要求是：磨輥規格為Φ250×1000；磨輥排列方式為平置；按照無錫布勒機械制造有限公司MDDK系列磨粉機的結構，快慢輥間采用加長齒輪減速箱傳動；自動調節料門；機械浮子傳感；手動合閘、自動松閘、氣壓控制松合閘的半自動氣壓輥式磨粉機。主要研究內容和技術關鍵是：傳感機構；喂料輥傳動；料門控制機構和快、慢輥傳動。
1.2 用途及使用范圍
本產品適用于大中型面粉廠，可從前道皮磨用到心磨。
2. 設計前的準備工作
在正式開始畢業設計之前，隨隊到無錫布勒機械制造有限公司、佐竹機械（蘇州）有限公司進行了為期4天的參觀調研，了解了一些國外先進磨粉機的機構、工作原理，獲得了部分參考資料，了解了畢業設計的途徑和方法。
3. 設計方案的確定和關鍵技術的解決方法
3.1 總體結構與主要工作構件
3.1.1 機架
目前國內外磨粉機的機架制造方式有三種：即整體鑄造、墻板拼裝和焊接墻板機架。
整體鑄造機架：其整體性和剛性好，節省切削加工工時，而且產品質量穩定，可以說百年不壞。但是，機架鑄造困難，而且鑄造技術要求高，成本高，不利于磨粉機的系列化。
墻板拼裝式機架：鑄件體積小，尺寸小，便于制造，成本低，便于安排其他零部件， 便于實現全封閉， 而且有利于磨粉機的系列化。但是， 機架剛度差，容易變形， 切削加工的工作量大。
焊接式機架：其生產周期短， 重量輕，成品率高。但是， 焊接技術要求高， 焊接后產生變形及應力及中， 必須進行熱處理以消除應力及中。
綜合考慮以上各種機架的優缺點， 本機采用墻板拼裝式機架。
...
