Z90型電動閥門裝置及數控加工工藝畢業設計全套

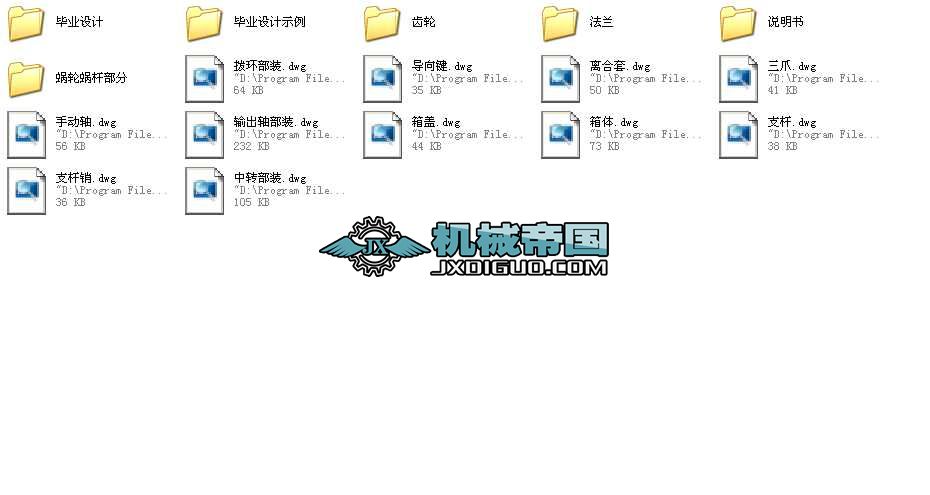

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 第一章 課題簡介 1
1.1 Z90型電動閥門概述 1
1.2 本文的設計思路 1
第二章 Z90型電動閥門的結構及工作原理概述 2
2.1 Z90型電動閥門的結構 2
2.2 Z90型電動閥門的工作原理 2
2.3 Z90型電動閥門裝置的原始性能參數 2
第三章 Z90型電動閥門裝置主要零部件的設計 3
3.1 齒輪的設計 3
3.1.1 選擇齒輪材料及熱處理方法 3
3.1.2 計算齒輪的許用應力 3
3.1.3 齒輪的幾何尺寸計算 3
3.1.4 齒輪彎曲疲勞強度的計算 4
3.1.5 校核齒輪齒面接觸疲勞強度 5
3.1.6 齒輪的實際圓周速度 6
3.1.7 計算嚙合力 6
3.1.8 電動機的選擇 6
3.2 軸的設計 7
3.2.1 選用軸的材料和初步估算軸徑 7
3.2.2 軸上受力分析 7
3.2.3 確定危險截面并計算安全系數 7
3.3 軸承的壽命計算 10
3.3.1 計算內部軸向力S 11
3.3.2 計算實際軸向力 11
3.3.3 取系數X、Y值 11
3.3.4 計算當量載荷P 11
3.3.5 計算軸承額定壽命L 12
3.4 選用鍵并校核強度 12
3.4.1 輸出軸上安裝齒輪處選用鍵的內型 12
3.4.2 電機齒輪固定鍵的內型 13
3.5 箱體的設計 13
3.6 齒輪和軸的潤滑油的選擇 13
3.7 工件壓機構緊及夾具 14
3.8 電器元件及控制機構 15
第四章 關鍵零部件的數控加工工藝設計 18
4.1 概述 18
4.1.1 數控加工工藝的概念 19
4.1.2 數控加工工藝特點 20
4.1.3 數控加工的工藝適應性 20
4.1.4 數控加工零件的工藝性分析 21
4.2 數控加工工藝 22
4.2.1 零件圖樣工藝分析 22
4.2.2 制定工藝過程 23
4.2.3 選擇刀具 23
4.2.4 確定切削用量 23
4.3 三維造型及CAM模擬加工 23
第五章 本文小結 25
參考文獻 26
致 謝 27
第一章 課題簡介
閥門電動裝置是閥門的驅動裝置，用以驅動和控制閥門的開啟和關閉。Z90型電動閥門裝置的工作原理是通過齒輪傳動來實現的，是二級齒輪傳動，即先由電機齒輪帶動蝸桿齒輪，帶動蝸桿，經過手柄帶動撥環,使支桿銷直立上檔,再由蝸桿帶動蝸輪，帶動輸出軸，而輸出軸的轉動帶動了軸上的大傘齒輪，再由大傘齒輪帶動小傘齒輪（即中轉齒輪），再帶動電器部分的行程開關上的小齒輪，經電器部分來完成工作。
廣泛應用于電力、冶金、石油、化工、造紙、造船、消防、供水、環保等眾多行業。 是閥門實行遠程控制、集中控制和自動控制必不可少的驅動裝置。
1.1 Z90型電動閥門概述
Z90型電動閥門裝置，通稱為多回轉閥門電動裝置，適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘閥等。它用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點，廣泛用于電力、冶金、石油、化工造紙、污水處理等部門。
1.2 本文的設計思路
由于Z90型電動閥門裝置的內部結構大部分都采用齒輪傳動來完成，所以本文設計上先應從齒輪著手，再確定電動機的型號，再確定軸，軸承...
