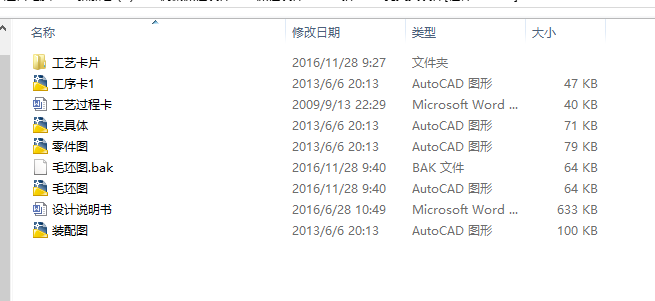

- 文件介紹：
- 該文件為 zip 格式，下載需要 10 積分
-
- 8-鉆2-M6孔夾具設計[杠桿831009]第3章 零件的分析
3.1 零件的作用
題目給出的零件是CA6140的杠桿。它的主要的作用是用來支承、固定的。它位于車床制動機構中，主要起制動作用。杠桿一端與制動帶連接，另一端通過剛球與齒條軸的凸起（或凹槽）相接觸，當離合器脫開時，齒條軸與杠桿下端接觸，是起逆時針方向擺動，將制動帶拉緊；當左右離合器中任一個接合時，杠桿都順時針方向擺動，使制動帶放松，從而達到制動的目的。要求零件的配合是符
從零件圖上可以看出，主要加工表面可以分為四個部分。
1．Ф25mm的圓柱內表面，加工時要保證Ф25 + 00.023的0.023公差要求，以及表面粗糙度Ra1.6，表面要求較高。
2．連桿的支撐底板底面，粗糙度要求Ra3.2,同時保證連桿的高度30mm。
3．連桿上端面及下端側面；上端面40×30mm,粗糙度要求Ra3.2,同時保證與Ф25mm的圓柱軸線的距離90mm；下端側面保證尺寸17mm，粗糙度要求Ra6.3；離Ф25mm的圓柱軸線45mm的側面粗糙度要求Ra12.5。
4．鉆孔及攻螺紋孔；上端面2×M6，保證尺寸10mm、20mm,沉頭錐角120°，粗糙度要求Ra6.3；M8的螺紋孔，锪Ф14×3mm的圓柱孔，粗糙度Ra3.2；鉆下端Ф12.7 + 00.1的錐孔，保證公差要求，以及中心線與Ф25mm的圓柱軸線的距離60 mm粗糙度要求Ra6.3。
根據各加工方法的經濟精度及一般機床所能達到的位置精度，該零件沒有很難加工的表面，上述各表面的技術要求采用常規加工工藝均可以保證。
杠桿的Φ25孔的軸線合兩個端面有著垂直度的要求。現分述如下：
本夾具用于在立式銑床上加工杠桿的小平面和加工Φ12.7。工件以Φ250＋0.023 孔及端面和水平面底為定位基準，在長銷、支承板和支承釘上實現完全定位。加工表面。包括粗精銑寬度為30mm的下平臺、鉆Ф12.7的錐孔 ，由于30mm的下平臺的表面、孔表面粗糙度都為Ra6.3um。其中主要的加工表面是孔Ф12.7,要用Ф12.7鋼球檢查。...
