0001一0.5t手拉葫蘆設計
- 文件介紹：

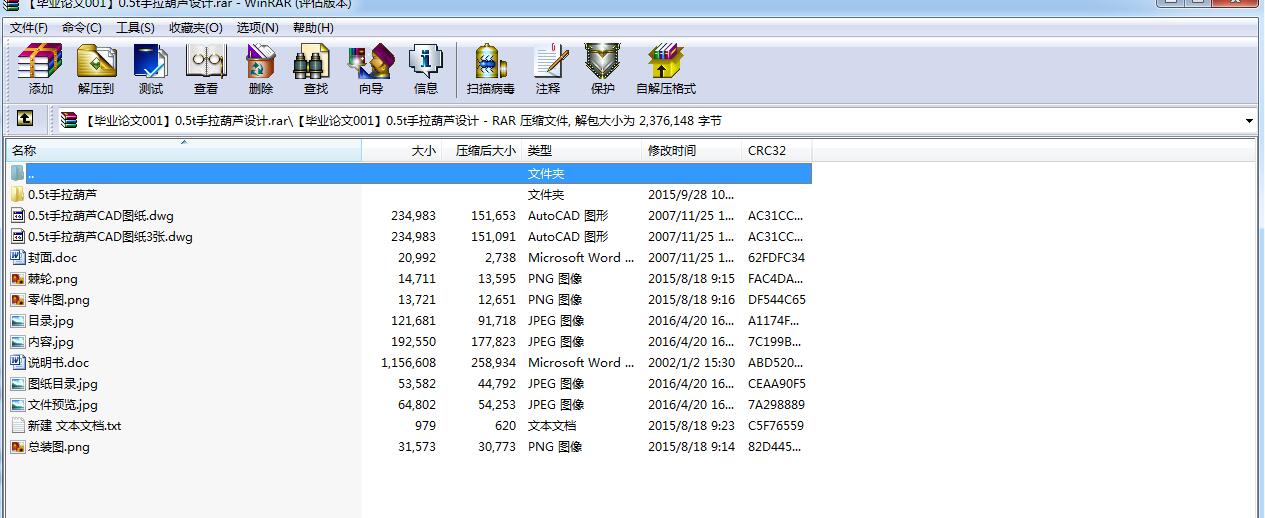

- 該文件為 zip 格式，下載需要 10 積分
-
- 該方案是0.5t手拉葫蘆設計，手拉葫蘆也稱倒鏈，在工程中廣泛用于對構件的吊裝或機具的安裝，其具有短時間斷工作的特性。手拉葫蘆有蝸桿式和齒輪式，此次設計采用２Ｋ-Ｈ型行星傳動機構，具有較大的傳動比，采用了棘輪機構用于防止起重鏈輪逆轉，導致不安全事故。其工作原理如下：
提升重物時，拉動手拉鏈，手鏈輪由螺紋旋向摩擦片，使摩擦片、棘輪壓為一體，如剛性連接一樣轉動。此時棘爪在棘輪齒上滑過，制動機構起著聯軸器的作用。一旦停止操作，重物欲拽動長軸反轉，但棘爪卡住棘輪，機構呈制動狀態，使重物停止不動。下降重物時，反向拉動手拉鏈，由于手鏈輪反向微量轉動，使摩擦片間的軸向壓力降低，制動力矩下降，摩擦片打滑，此時棘爪仍卡住棘輪不動，重物徐徐下降。一旦停止拉動，重物欲動長軸繼續下降，制動器座由螺紋旋向摩擦片，使摩擦片、棘輪、手鏈輪和制動器座再次壓為一體，被棘爪卡住，機構再次進入制動狀態，使重物停止不動。如此反復，即能完成重的的升降作業。停止拉動手拉鏈條，則棘爪抵住棘輪，制止逆轉，使重物準確地停在某一位置。需要卸載時，按相反的方向拉動手拉鏈條而驅動手拉鏈輪反轉，于是鏈輪和棘輪分開，重物便下降。
...
