0009一AVC1200電機座的工藝及其鏜孔夾具設計
- 文件介紹：

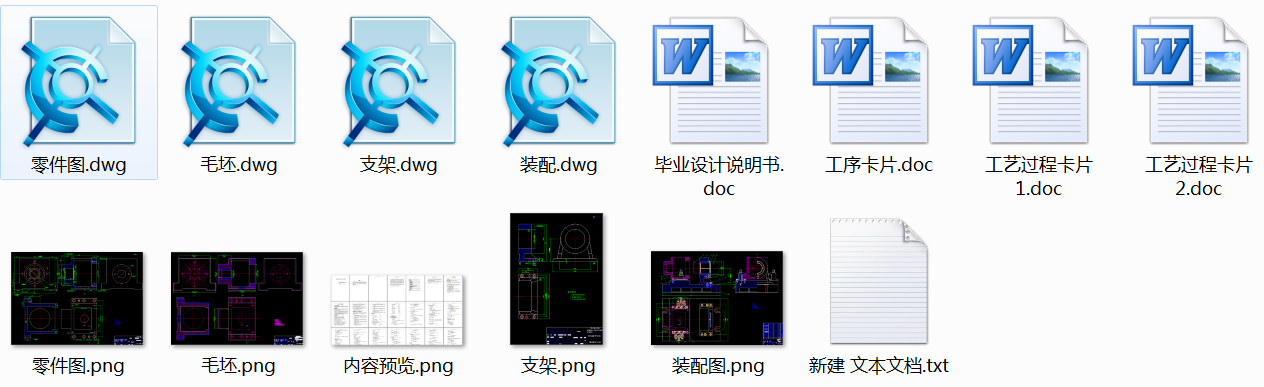

- 該文件為 zip 格式，下載需要 20 積分
-
- 該零件是數控機床AVC1200加工中心的電機座，起固定和支撐的作用，從而保證該技工中心的動力輸入。 零件材料為HT250，零件為電機座。主要固定和支撐電機。由于電機在工作中比較平穩，所以電機座所受的其它沖擊力較小，零件產量為小批量生產，零件結構又比較簡單，故選擇砂型鑄件毛坯。制訂工藝路線：工序一 熱處理（退火）；
工序二 以頂面為粗基準，粗、精銑底面，選用X63臥式銑床；
工序三 以底面為基準，粗、精銑右側面，選用X63臥式銑床；
工序四 銑上表面，保證尺寸 ，選用X63臥式銑床；
工序五 銑前、后表面，保證尺寸 ，選用X63臥式銑床；
工序六 銑34階臺面，選用X63臥式銑床；
工序七 銑 120端面，保證尺寸 ，選用X63臥式銑床；
工序八 車 120外圓面，選用CA6140臥式車床；
工序九 擴毛坯孔 分別至 、 、 ，選用Z575立式鉆床；
工序十 鉆、擴 50孔，選用Z575立式鉆床；
工序十一 鉆4-M12深30螺紋底孔 10.1，并倒角，選用Z525立式鉆床；
工序十二 鉆4-M8深20螺紋底孔 6.6，并倒角，選用Z525立式鉆床；
工序十三 鉆2-M8深15螺紋底孔 6.6，并倒角，選用Z525立式鉆床；
工序十四 鉆6- 13.5、锪6- 20沉頭孔，選用Z525立式鉆床；
工序十五 鉆2-錐銷孔 10，選用Z525立式鉆床；
工序十六 鉆4-M6深15螺紋底孔 4.9，并倒角，選用Z525立式鉆床；
工序十七 粗、精鏜 110深2盲孔，保證尺寸 ，選用T612臥式鏜床；
工序十八 粗鏜 孔（不到尺寸），選用T612臥式鏜床；
工序十九 鏜2×1退刀槽，選用T612臥式鏜床；
工序二十 半精、精、細鏜 孔至尺寸，選用T612臥式鏜床，并锪倒角0.5× ；
工序二十一 粗、半精、精、細鏜 孔，選用T612臥式鏜床，并锪倒角0.5× ；
工序二十二 鏜 孔，選用T612臥式鏜床，并锪倒角0.5× ；
工序二十三 以 孔中心線為基準粗、半精、精、細鏜 130H7 孔，選用T612臥式鏜床，并锪倒角0.5× ；
工序二十四 攻4-M12、4-M8、2-M8、4-M6螺紋，Z525立式鉆床；
工序二十五 終檢。
...
