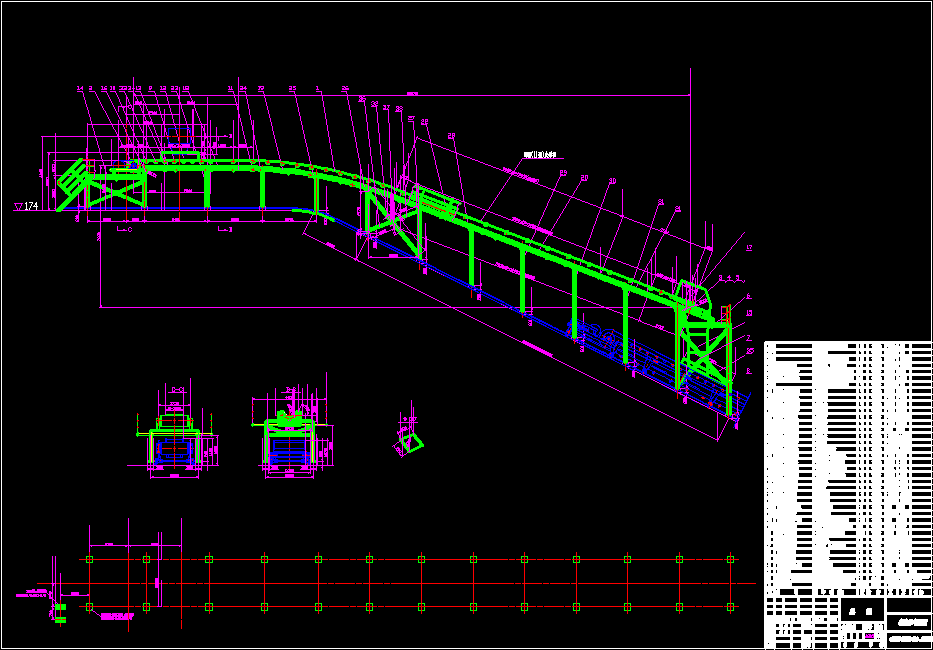

0018一DTⅡ型皮帶機設計【CAD圖+說明書】
- 文件介紹：
- 該文件為 zip 格式，下載需要 10 積分
-
- 該方案是DTⅡ型皮帶機設計，下面主要介紹皮帶機滾筒的結構型式及確定原則：
1、 結構型式：參考國內外有關資料，本系列滾筒根據承載能力分為：輕、中、重三種結構型式。
輕型：采用平形腹板與輪轂角焊
中型：采用平形腹板與帶一小段變截面腹板的輪轂用對接焊縫連接
重型：采用變截面的接盤與筒體焊接
2、 輪轂與軸的聯接方式：
軸承處直徑≤100mm時，采用單鍵聯接
軸承處直徑≥120mm時，采用漲套聯接
筒皮的計算：
1、 材料：Q235-A
2、 厚度的確定：筒皮的厚度取決于滾筒直徑、滾筒長度、所受的拉力、制動時的摩擦等因素。本系列的筒皮厚度是根據各廠的生產經驗確定。
3、 強度計算：
許用應力：起動時[σ]=90N/mm2
穩定運行時：[σ]=60N/mm2
計算方法：根據所受合力、扭矩及筒皮厚度，參考西德Lange Hallmuth提出的計算方法進行強度校核。
...
