典型零件加工工藝
- 文件介紹：

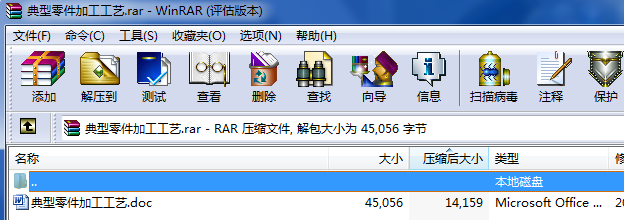

- 該文件為 rar 格式，下載需要 20 積分
-
- 典型零件加工工藝 軸類零件的分類、技術要求
軸是機械加工中常見的典型零件之一。它在機械中主要用于支承齒輪、帶輪、凸輪以及連桿等傳動件，以傳遞扭矩。按結構形式不同，軸可以分為階梯軸、錐度心軸、光軸、空心軸、曲軸、凸輪軸、偏心軸、各種絲杠等如圖6-1，其中階梯傳動軸應用較廣，其加工工藝能較全面地反映軸類零件的加工規律和共性。
根據軸類零件的功用和工作條件，其技術要求主要在以下方面：
⑴ 尺寸精度 軸類零件的主要表面常為兩類：一類是與軸承的內圈配合的外圓軸頸，即支承軸頸，用于確定軸的位置并支承軸，尺寸精度要求較高，通常為IT 5~IT7；另一類為與各類傳動件配合的軸頸，即配合軸頸，其精度稍低，常為IT6~IT9。
⑵ 幾何形狀精度 主要指軸頸表面、外圓錐面、錐孔等重要表面的圓度、圓柱度。其誤差一般應限制在尺寸公差范圍內，對于精密軸，需在零件圖上另行規定其幾何形狀精度。
⑶ 相互位置精度 包括內、外表面、重要軸面的同軸度、圓的徑向跳動、重要端面對軸心線的垂直度、端面間的平行度等。
⑷ 表面粗糙度 軸的加工表面都有粗糙度的要求，一般根據加工的可能性和經濟性來確定。支承軸頸常為0.2~1.6μm，傳動件配合軸頸為0.4~3.2μm。
⑸ 其他 熱處理、倒角、倒棱及外觀修飾等要求。
二、軸類零件的材料、毛坯及熱處理
1．軸類零件的材料
⑴ 軸類零件材料 常用45鋼，精度較高的軸可選用40Cr、軸承鋼GCr15、彈簧鋼65Mn，也可選用球墨鑄鐵；對高速、重載的軸，選用20CrMnTi、20Mn2B、20Cr等低碳合金鋼或38CrMoAl氮化鋼。
⑵ 軸類毛坯 常用圓棒料和鍛件；大型軸或結構復雜的軸采用鑄件。毛坯經過加熱鍛造后，可使金屬內部纖維組織沿表面均勻分布，獲得較高的抗拉、抗彎及抗扭強度。
2．軸類零件的熱處理
鍛造毛坯在加工前，均需安排正火或退火處理，使鋼材內部晶粒細化，消除鍛造應力，降低材料硬度，改善切削加工性能。
調質一般安排在粗車之后、半精車之前，以獲得良好的物理力學性能。
表面淬火一般安排在精加工之前，這樣可以糾正因淬火引起的局部變形。
精度要求高的軸，在局部淬火或粗磨之后，還需進行低溫時效處理。
三、軸類零件的安裝方式...
