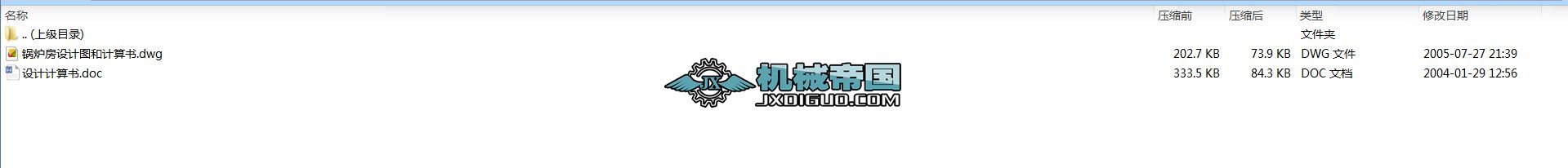

- 文件下載：
-
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 鍋爐房設計計算書及圖紙一、設計題目：某游泳池油鍋爐房設計
二、設計概況：該鍋爐房位于杭州市下沙鎮高教大學園區某游泳池地下室（見附圖，地面相對標高為-4.0m），為新建鍋爐房，以滿足游泳池冬季空調、地板輻射采暖、平時游泳池循環水和淋浴熱水系統用熱。
三、原始資料：
1、水質資料
總硬度H0 永久硬度HFT 暫時硬度HT 總堿度A0 溶解氧 PH
4.5me/L 2.1 me/L 2.4 me/L 2.5 me/L 5mg/L 8.0
2、氣象資料
冬季采暖室外計算溫度 -1℃ 冬季通風室外計算溫度 4℃
冬季地面水計算溫度 5℃ 主導風向 偏北風
3、用熱項目
空 調
輔助用房空調（見附圖，使用地點在E、L軸和1、2軸之間的一層部分，324 M2）和游泳池部分空調（見附圖，使用地點在A、L軸和2、8軸之間一層部分，即游泳池大廳，2160M2）。空調熱水設計供水溫度為60℃/50℃。
地 板 輻 射 采 暖
沿游泳池周邊鋪設埋地采暖管（一層地面下10CM），采暖面積為650M2。設計供回水溫度為50℃/40℃。
淋 浴 熱 水 系 統
淋浴室共設50個冷熱水混合淋浴器，使用地點在一層的男女淋浴室（即1、2軸和F、K之間的一層部分）。要求熱水管出水溫度為60℃。
游 泳 池 循 環 水 加 熱
游泳池為比賽用池，體積為50×21×1.5M3，使用時水溫保持在25℃以上；
四、熱負荷計算及鍋爐選型
1、熱負荷計算
（1）空調用熱負荷
民用及工業、企業輔助用建筑的房屋供暖耗熱可用建筑平面熱指標q來概算：
Q=A0q
Q——建筑物供暖設計耗熱量，W
A0——建筑面積，m2 （出自《供暖通風設計手冊》P260）
① 游泳池大廳：
q值查《供暖通風設計手冊》P261表6-29得q = 150W/ m2
A0=2160 m2
∴ Q = 2160×150 =324000 W = 278640 kcal/h
② 輔助用房：
q值查《供暖通風設計手冊》P261表6-29得q=80W/ m2
A0=324m2
∴ Q = 324×80 = 25920 W = 22291 kcal/h
（2）地板輻射采暖
屬于局部地點輻射，采暖面積為650 m2 。
查《采暖通風與空氣調節規范》P63表3.4.13 人體所需的輻射照度與周圍空氣溫度的關系表，當周圍空氣溫度為16℃時， 所需的輻射照度為81W/m2
∴ 地板輻射采暖的熱負荷Q=650×81=52650W=45279 kcal/h
（3）淋浴熱水系統
查《現代建筑設備工程設計手冊》P254 可得到如下計算公式：
工業企業生活間、公共浴室等設計用水量計算：
式中 Qr——設計用水量，
qh——衛生器熱水小時用水定額（L/h）(查《現代建筑設備工程設計手冊》表6.2-2)
n0——同類型衛生器數，
b——衛生器同時使用百分數，公共浴室取100%
耗熱量計算公式：
Q = Qr c ( tr - tl )
式中 Q——設計小時耗熱量，W或kcal/h
c——水的比熱容，
tr——熱水溫度，℃
tl——冷水溫度，℃
Qr——設計用水量，
本系統計算中：qh=300 L/h n0=50 b=100% tr=60℃ tl=5℃
∴Q=（300×50×100%）×4.19×（60—5）/3600 =960×103 W=826×103 kcal/h
（4）游泳池循環水加熱
查《給排水設計手冊》第二冊 室內給水排水P293
①水面蒸發熱損失：
W1= r（0.0178+0.0152V）（Pb-PZ）F (kcal/h)
式中 r=581.9 kcal／kg
V=0.5m/s
Pb =26.7mmHg
PZ =15.2mmH2O
F=50×21=1050m2
∴W1=581.9×(0.0178+0.0152×0.5)(26.7-15.2) ×1050=178471.64 kcal/h
1000w=860 kcal/h
②水面傳導熱損失:
W2=α F(ts-tq) kcal/h
=8×50×21×(27-26)=8400 kcal/h
③池壁和池底傳導熱損失
W3= （kcal/h）
=1.0×(21×1.5×2+50×1.5×2+50×21)(27-26)= 1263 kcal/h
④管道設備傳導熱損失
管道和設備的傳導熱損失W4可參照《現代建筑設備工程設計手冊》第4章中熱水循環管網計算方法進行計算。
為了簡化計算可采用以下估算方法:
W1+ W2+ W3+ W4=1.15 W1
⑤補給水加熱耗熱量
查《建筑給水排水工程》P209表12-5
游泳池每天補充水量是池水容積的5%...
