果品分級機
- 文件介紹：
- 該文件為 docx 格式，下載需要 20 積分
-

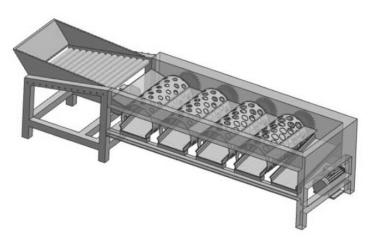

- 滾筒式果品分選機是由分選機構、傳動機構和電動機組成。果品分選時將水果運送至進料斗，水果在提升輥柱的作用下向上運動，實現簡單的單列化，使果品不產生堆果及亂滾現象，然后流入到分級滾筒裝置，每個分級滾筒上都開有圓孔，孔徑按滾筒的順序逐漸增大，每個滾筒上的孔徑相同，分級等級數等于滾筒數加一。水果沿導板運動至滾筒外緣自動進行校對孔徑，小于孔徑的水果，先從第一滾筒分級孔落入滾筒內的接果板上，然后在重力作用下進入果筐；大于分級孔的水果則沿第一滾筒外緣滾至第二滾筒，以此類推，大于最后一個滾筒孔徑的則直接由接果板進入果筐。由于每級滾筒的分級孔徑逐漸增大，則把水果由小到大分成若干級。級機的設計
1總體方案的擬定
農產品的分選分級工作一般是在清理完成之后進行，是將清理后的物料按其尺寸、形狀、重量、顏色、品質等特性的不同分成等級，即利用物料各組成部分的物理機械特性差異進行分級。根據水果檢測指標的不同，水果分進機大致可以分為大小分選機、重量分選機、外觀品質分選機和內部品質分選機。
1.1方案的構想
為了實現果品分級，現擬定三套方案可以實現：（參見圖1、圖2、圖3）
方案一采用擺動篩式來進行水果的分選，其機械振動裝置由皮帶傳動使偏心輪回轉，偏心輪帶動動曲柄連杄機構實現機體的直線住返式擺動。擺動篩分選機的優點為：結構簡單，制造、安裝容易；篩面調整方便，利用率高；以直線在復擺動為王。振動為輔，對物料損傷少；適用多多物料及同一物料多種不同規格的分級。缺點為：動力平困難，噪音大，清洗不方便等。
圖1擺動篩式分選機
方案二采用滾筒式來進行水果的分選，其滾筒由摩擦輪帶動，物料通過料斗，然后送入到滾筒前，在其間滾轉和移動，并在此過程中通過相應的孔流出，以達到分級目的。滾動式分選機的優點為：結構簡單，分級效率高，工作平穩，不存在動力不平街現象，適應大多數球形水果和蔬菜的分級。缺點為：機器占地面積大，篩面利用率低；由于篩孔調整困難，對原料的適應性差。
圖2滾筒式分選機
方案三采用回轉帶分級原理來進行果品的分選，回轉帶分級機是由兩條沿運...
