06雙絕緣角向磨光機圖紙全套CAD圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

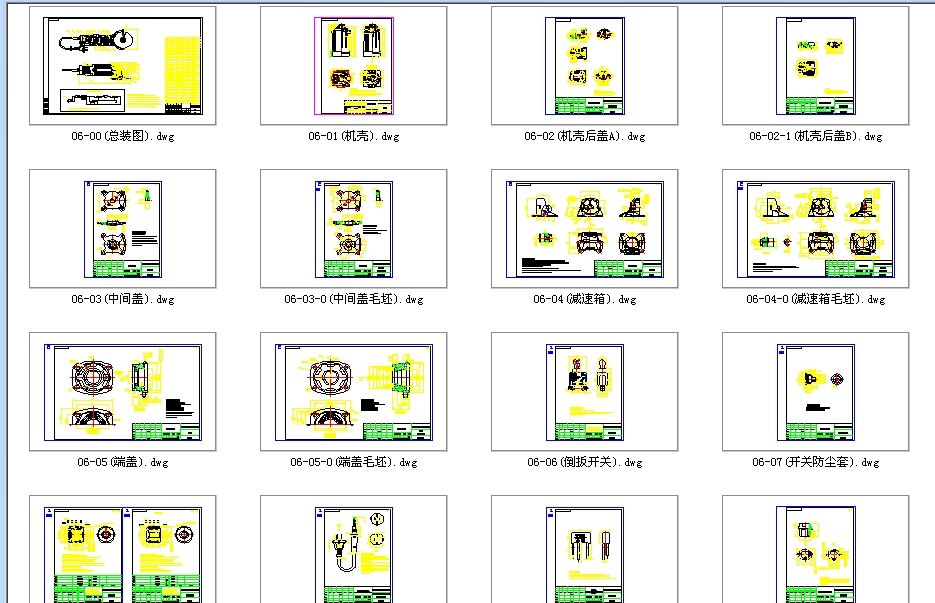

- 序號 篇幅 圖 樣 編 號 圖 樣 名 稱 頁數 材料及規格 備 注
A2 06-00 總裝圖 1
A3 06-01 機殼 1 PA66-GF25
A4 06-02 機殼后蓋A 1 PA66-GF25
A4 06-02-1 機殼后蓋B 1 PA66-GF25
A4 06-03-0 中間蓋毛坯 1 ZL104
A4 06-03 中間蓋 1 ZL104
A3 06-04-0 減速箱毛坯 1 ZL104
A3 06-04 減速箱 1 ZL104
A3 06-05-0 端蓋毛坯 1 ZL104
A3 06-05 端蓋 1 ZL104
A4 06-06 倒扳開關 1 FD2-10/1(B)
A4 06-07 開關防塵套 1 丁腈橡膠
A4 06-08 換向器 1 DZQD-RA31 23.5×14×24
A4 06-09 不可拆接插頭二芯電源線連護套 1 2P-1 227IEC53(RVV) 330/500 2×0.75
A4 06-10 抑制電容 1 TNS-3H 0.22μF+2×3300pFY2
A4 06-11 電刷握 2 優質電木粉161
A4 06-12-01-1 定子沖片 1 50W470
A4 06-12-01 定子鐵芯 1 50W470
A4 06-12-02 定子繞組 1 Q2-2/130 φ0.41
A4 06-12-03 定子插接片 2 H62
A4 06-12-04 定子槽襯 1 DMD薄膜絕緣紙 t=0.2
A4 06-12-05 接地接線片 1 H62
A4 06-12 定子 1 ...
