雙筒液壓減振器的三維造型課件
- 文件介紹：
- 該文件為 docx 格式，下載需要 20 積分
-
- 雙筒液壓減振器的三維造型5.1 運用Inventor對雙筒液壓的主要零件進行繪制
5.1.1工作缸的三維造型

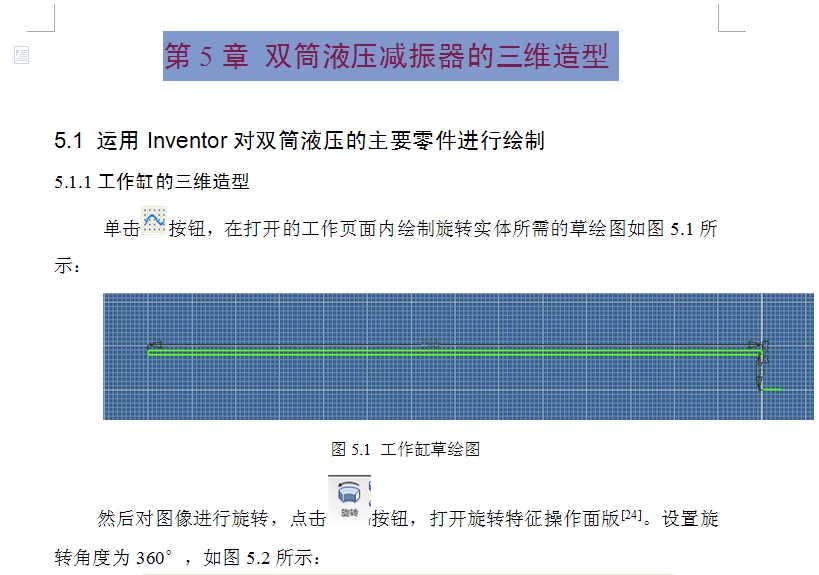

單擊按鈕，在打開的工作頁面內繪制旋轉實體所需的草繪圖如圖5.1所示：
圖5.1 工作缸草繪圖
然后對圖像進行旋轉，點擊按鈕，打開旋轉特征操作面版[24]。設置旋轉角度為360°，如圖5.2所示：
圖5.2 旋轉屬性
然后對實體內圈邊緣進行倒角，使用按鈕，打開到角特征操控板。根據圖5.3的尺寸完成倒角。
圖5.3 倒角特征操控板
最后生成工作缸實體圖5.4。
...
