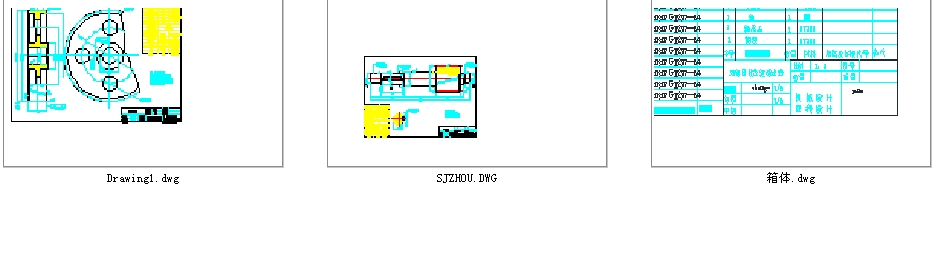

機械設計一級減速器正文、零件圖、CAD裝配圖
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 機械設計課程設計計算說明書一、傳動方案擬定…………….……………………………….2二、電動機的選擇……………………………………….…….2三、計算總傳動比及分配各級的傳動比……………….…….4四、運動參數及動力參數計算………………………….…….5五、傳動零件的設計計算………………………………….….6六、軸的設計計算………………………………………….....12七、滾動軸承的選擇及校核計算………………………….…19八、鍵聯接的選擇及計算………..……………………………22設計題目：V帶——單級圓柱減速器計算過程及計算說明一、傳動方案擬定（1） 工作條件：使用年限8年，工作為二班工作制，載荷平穩，環境清潔。（2） 原始數據：滾筒圓周力F=1000N；帶速V=2.0m/s；滾筒直徑D=500mm；滾筒長度L=500mm。二、電動機選擇1、電動機類型的選擇： Y系列三相異步電動機2、電動機功率選擇：（1）傳動裝置的總功率：η總=η帶×η2軸承×η齒輪×η聯軸器×η滾筒 =0.96×0.982×0.97×0.99×0.96=0.85(2)電機所需的工作功率：P工作=FV/1000η總=1000×2/1000×0.8412=2.4KW 3、確定電動機轉速：計算滾筒工作轉速：n筒=60×1000V/πD=60×1000×2.0/π×50=76.43r/min 按手冊P7表1推薦的傳動比合理范圍，取圓柱齒輪傳動一級減速器傳動比范圍I’a=3~6。取V帶傳動比I’1=2~4，則總傳動比理時范圍為I’a=6~24。故電動機轉速的可選范圍為n’d=I’a×n筒=（6~24）×76.43=459~1834r/min符合這一范圍的同步轉速有750、1000、和1500r/min。根據容量和轉速，由有關手冊查出有三種適用的電動機型號：因此有三種傳支比方案：如指導書P15頁第一表。綜合考慮電動機和傳動裝置尺寸、重量、價格...
