調節閥32T962H100全套CAD圖紙帶設計說明書

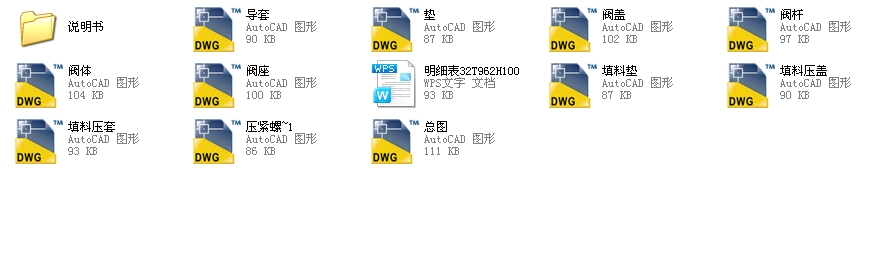

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 調節閥32T962H100全套CAD圖紙帶設計說明書序號 代 號 名 稱 數量 材 料 重 量 備 注
單重 總重
1 32T962HJ100-01 閥體 1 25
1/1 32T962H100-01-1 支管 1 25
2 32T962H100-02 閥桿(瓣) 1 2Cr13
3 32T962H100-03 閥座 1 2Cr13
4 32T962H100-04 墊 1 2Cr13
5 32T962H100-05 壓緊螺套 1 35 0.22
6 密封墊 Φ75/55 δ=3 1 金屬纏繞墊 0.081
7 GB898-76 螺栓 M20×55 4 35
8 GB55-76 螺母 M20 4 25
9 32T962H100-06 導套 1 2Cr13 0.092
10 32T962H100-07 閥蓋 1 25
11 32T962H100-08 填料墊 1 2Cr13 0.023
12 填料 20-6 8 RSM
13 GB898-76 螺栓 M12×65 2 35
14 GB52-76 螺母 M12 2 25
15 GB97-76 墊圈 12 2 A3
16 32T962H100-09 填料壓套 1 2Cr13 0.16 ...
