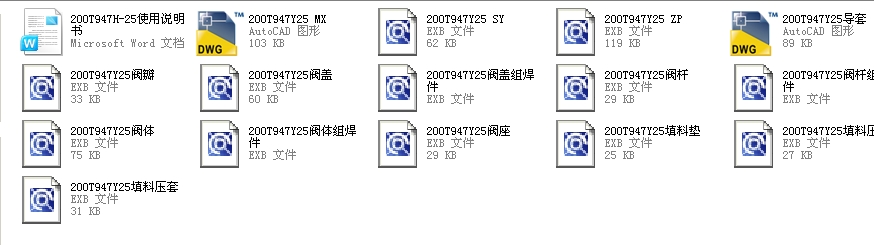

調節閥200T947H一25全套CAD圖紙帶使用說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 調節閥200T947H-25全套CAD圖紙帶使用說明書調節閥
產品使用說明書
T947H-25
DN200
2005年2月
一．用途
該閥適用于鍋爐冷卻水的調節，流量特性為直線性，給水溫度≤150℃。
二．性能規范
型號 200T947H-25
公稱通徑 DN 200 mm
公稱壓力 PN 2.5 MPa
進口壓力 P1 2.5 MPa
介質溫度 T 150 C°
額定壓差 △P 1.6 MPa
流量系數 Cv 80 t/h
額定流量 Qnor 180 t/h
閥門行程 h 52 mm
調節特性 直 線
泄露等級 Ⅳ級（GB10869-93）
執行器 圣瑪特電動閥門執行器AS08 轉速24rpm
轉矩110Nm 電源380V 50Hz
強度試驗 Ps 3.75 Map
密封試驗 Ps1 2.75 MPa
執行標準 GB10869-93《電站調節閥技術條件》
結構說明和工作原理
結構如圖所示。該調節閥為套筒式結構，介質從閥座上部流入。閥桿（瓣）為不銹鋼，抗氣蝕沖蝕，耐磨，其閥瓣流孔嚴格按直線調節特性排列。通過電動執行器帶動閥桿（瓣）垂直...
