精小型單座閥DN20PN63全套CAD圖紙帶說明書

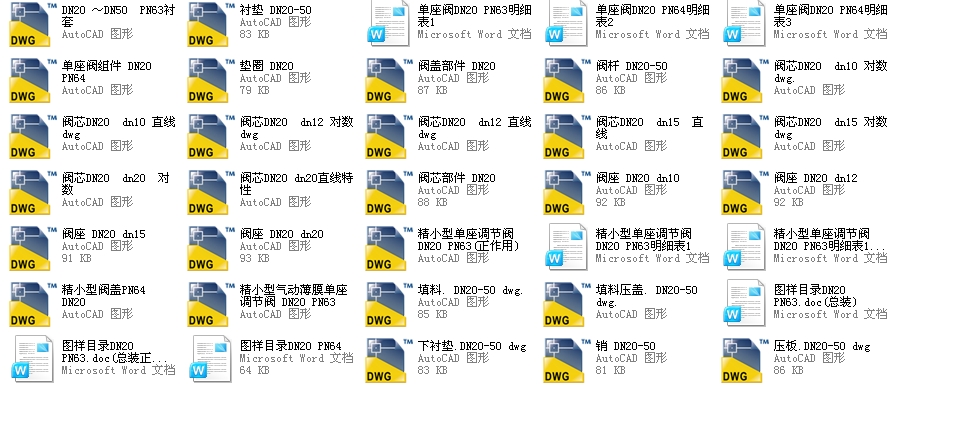

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 序
號 代 號 幅面 名 稱 所 屬 裝 配 本內
明總
細數
表量 凈 重 材 料 附 注
代 號 數量 單件 總件
1 GY20P.2P.00.20/63 2 單座閥DN20 PN63 GY20P.00.00.20/63A、B 1 1
2
3
4 部 件
5 GY20P.2.1P.20/40,63 3 閥蓋部件 GY20P.2P.00.20/63 1 1
6 GY20P.2.2P.20/40,63 3 閥芯部件 GY20P.2P.00.20/63 1 1
7
8
9 零 件
10 GY20P.2.11.20/63 2 閥 體 GY20P.2P.00.20/63 1 1 WCB或ZG1Cr18Ni9或316
11 GY20P.2.13.20/40,63 3 閥 芯 GY20P.2.2P.20/63 1 1 1Cr18Ni9或316 直線 dn10
12 GY20P.2.13a.20/40,63 3 閥 芯 GY20P.2.2P.20/63 1 1 1Cr18Ni9或316 直線 dn12
13 GY20P.2.13b.20/40,63 3 閥 芯 GY20P.2.2P.20/63 1 1 1Cr18Ni9或316 直線 dn15
14 GY20P2.13c.20/40,63 3 閥 芯 GY20P.2.2P.20/63 1 1 1Cr18Ni9或316 直線 dn20
15 GY20P2.14.20/40,63 3 閥 芯 GY20P2.2P.20/63 1 1 1Cr18Ni9或316 等百分比 dn10
16 GY20P2.14a.20/40,63 3 閥 芯 GY20P2.2P.20/63 1 1 1Cr18Ni9或316 等百分比 dn12
17 GY20P2.14b.20/40,63 3 閥 芯 GY20P2.2P.20/63 1 1 1Cr18Ni9或316 等百分比 dn15
18 GY20P2.14c.20/40,63 3 閥 芯 GY20P2.2P.20/63 1 1 1Cr18Ni9或316 等百分比 dn20
19 GY20P2.20.20/40,63 3 閥 座 GY20P2P.00.20/63 1 1 ZG1Cr18Ni9或316 dn10
20 GY20P2.20a.20/40,63 3 閥 座 GY20P2P.00.20/63 1 1 ZG1Cr18Ni9或316 dn12
21 GY20P2.20b.20/40,63 3 閥 座 GY20P2P.00.20/63 1 1 ZG1Cr18Ni9或316 dn15
編制 單座閥
DN20 PN63 GY20P.2P.00.20/63 MX
校對
圖 樣 標 記 共3 張 第1 張
審定 明 細 表 S A B
標記 處數 文件號 簽 字 日期 標記 處數 文件號 簽 字 日期 職務
...
