精小型單座閥DN65PN63全套CAD圖紙帶說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

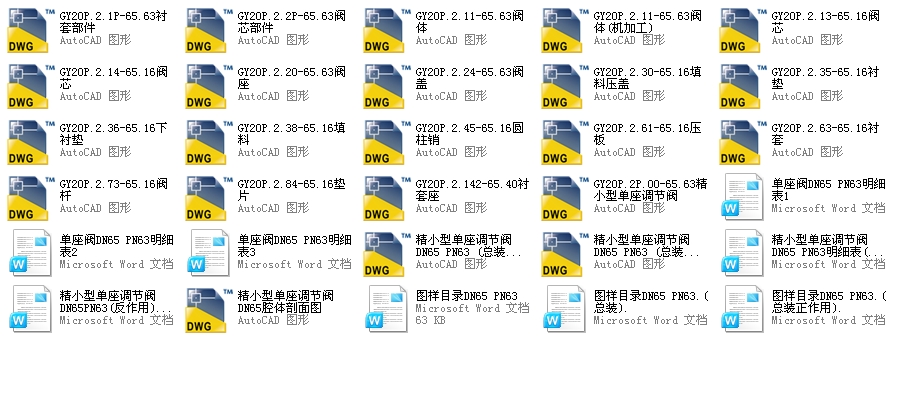

- 精小型單座閥DN65PN63全套CAD圖紙帶說明書序
號 代 號 幅面 名 稱 所 屬 裝 配 本內
明總
細數
表量 凈 重 材 料 附 注
代 號 數量 單件 總件
1 GY20P.2P.00.65/63 2 單座閥DN65PN63 GY20P.00.00.65/63A、B 1 1
2
3
4 部 件
5 GY20P.2.1P.65/40,63 4 襯套部件 GY20P.2P.00.65/63 1 1
6 GY20P.2.2P.65/40,63 3 閥芯部件 GY20P.2P.00.65/63 1 1
7
8
9 零 件
10 GY20P.2.11.65/63 1 閥 體 GY20P.2P.00.65/63 1 1 WCB或ZG1Cr18Ni9或316
11 GY20P.2.13.65/40,63 3 閥 芯 GY20P.2.2P.65/40,63 1 1 ZG1Cr18Ni9或316 直線
12 GY20P.2.14.65/40,63 3 閥 芯 GY20P.2.2P.65/40,63, 1 1 ZG1Cr18Ni9或316 等百分比
13 GY20P2.20.65/40,63 4 閥 座 GY20P.2P.00.65/63 1 1 ZG1Cr18Ni9或316
14 GY20P.2.24.65/40,63 2 閥 蓋 GY20P.2P.00.65/63 1 1 WCB或1Cr18Ni9或316
15 GY20P.2.30.65-100/40,63 4 填料壓蓋 GY20P.2P.00.65/63 1 1 36 圓鋼 2Cr13
16 GY20P.2.35.65-100/40,63 4 襯 墊 GY20P.2P.00.65/63 1 1 32 圓棒 聚四氟乙烯
17 GY20P.2.36.65-100/40,63 4 下襯墊 GY20P.2P.00.65/63 1 1 32 圓棒 聚四氟乙烯
18 GY20P.2.38.65-100/40,63 4 填 料 GY20P.2P.00.65/63 5 5 32圓棒 聚四氟乙烯
19 GY20P.2.45.65-100/40,63 4 銷 GY20P.2.2P.65/63 1 1 3 鋼絲 1Cr18Ni9
20 GY20P.2.61.65-100/40,63 4 壓 板 GY20P.2P.00.65/63 1 1 鑄鋼 ZG230-450 D.L2Cu10/Ni7/Cr0.3
21 GY20P.2.63.65-100/40,63 4 襯 套 GY20P.2.1P.65/63 1 1 45 圓鋼 2Cr13
編制 單座閥
DN65 PN63 GY20P.2P.00.65/63 MX
校對
圖 樣 標 記 共3 張 第1 張
審定 明 細 表 S A B
標記 處數 文件號 簽 字 日期 標記 處數 文件號 簽 字 日期 職務
...
