美標對分硬密封硬球閥 12″Q347F一900Lb全套CAD圖紙帶說明書

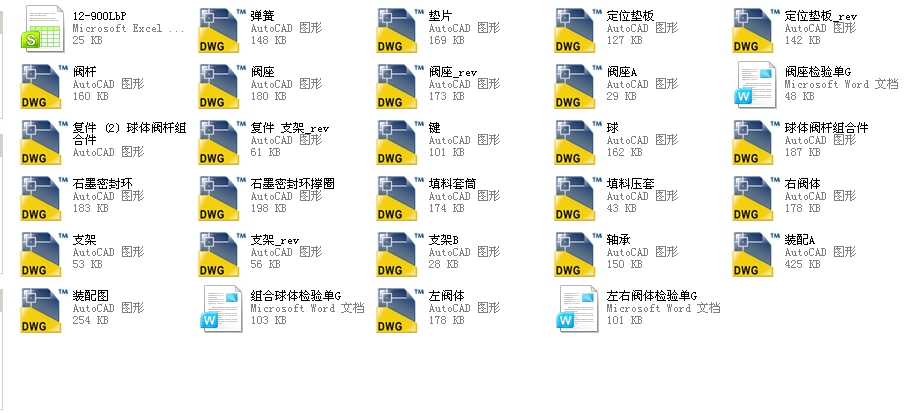

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 美標對分硬密封硬球閥 12″Q347F-900Lb全套CAD圖紙帶說明書序號 幅面 圖 號 名 稱 數 量 材 料 凈 重 標 準 件 外 構 件 通 用 件 附 注
件 組 單重 總計
1 12"QS647Y-900Lbp-01 右閥體 1 CF3
2 12"QS647Y-900Lbp-02 墊片 2 0Cr18Ni9
3 12"QS647Y-900Lbp-03 包橡膠密封彈簧 2 INCONEL750 氟橡膠
4 12"QS647Y-900Lbp-04 石墨密封環撐圈 2 0Cr18Ni9
5 12"QS647Y-900Lbp-05 石墨密封環 2 柔性石墨
6 GB3452.1-82 O形密封圈(315X5.3) 4 耐高溫氟橡膠
7 12"QS647Y-900Lbp-07 石墨盤根 (3x3) 2
8 12"QS647Y-900Lbp-08 閥座 2 304L 堆焊Co112
9 12"QS647Y-900Lbp-09 球體閥桿組合件 1 CF3 17-4PH 噴焊Ni60
10 12"QS647Y-900Lbp-10 石墨盤根 (3x3) 2
11 12"QS647Y-900Lbp-11 軸承套 2 6號合金
12 12"QS647Y-900Lbp-12 石墨墊(180x141.5x3.2) 1 304 柔性石墨
13 GB3452.1-82 O形密封圈(106X5.3) 2 耐高溫氟橡膠
14 12"QS647Y-900Lbp-14 填料(137X105X10) 6 柔性石墨
15 12"QS647Y-900Lbp-15 填料套筒 1 WCB
16 12"QS647Y-900Lbp-16 填料壓套 1 0Cr18Ni9
17 12"QS647Y-900Lbp-17 支架 2 Q235
18 GB5783B級 六角螺栓M30X80-8.8 8 氧化
19 12"QS647Y-900Lbp-19 定位墊板 1 Q235
20 12"QS647Y-900Lbp-20 SWX20A/B手動裝置 1
21 HG 20634 全螺紋螺柱M39X3X160 4 35CrMoA 發蘭
22 HG 20634 六角螺母M39X3 4 30CrMo 發蘭
23 HG 20634 全螺紋螺柱M27X140 4 35CrMoA 發蘭
24 HG 20634 六角螺母M27 4 30CrMo 發蘭
25 HG 20634 全螺紋螺柱M45X3X590 4 35CrMoA 發蘭
26 HG 20634 六角螺母M45X3 16 30CrMo 發蘭
27 12"QS647Y-900Lbp-27 左閥體 1 CF3
28 12"QS647Y-900Lbp-28 石墨墊(569X534X0.5) 1 柔性石墨
29 HG 20634 全螺紋螺柱M45X3X435 18 35CrMoA 發蘭
30 HG 20634 六角螺母M45X3 36 30CrMo 發蘭
31 GB1096 鍵 2 40Cr
32 GB/T8163 299X282X350無縫鋼管 1 0Cr18Ni10Ti
12"QS347Y-900Lbp
標記 處數 更改文件號 簽 字 日 期
12"QS347Y-900Lbp 對分硬密封球閥 圖樣標記 重 量 比 例
標記 處數 更改文件號 簽 字 日 期
設 計 審 定
校 對 共 1 張 第 1 張
工 藝 明 細 表
標準化 日 期
...
