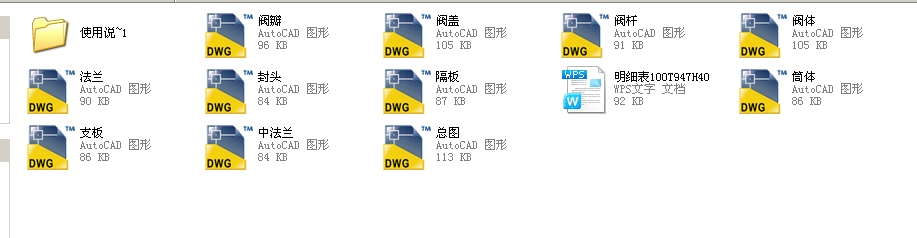

疏水閥調節閥100T947H40全套CAD圖紙帶說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 疏水閥調節閥100T947H40全套CAD圖紙帶說明書序號 代 號 名 稱 數量 材 料 重 量 備 注
單重 總重
1 100T947H40-01 閥體 1 25
2 100T947H40-02 閥瓣 1 2Cr13 1.25
3 100T947H40-03 閥桿 1 2Cr13 1.1
4 100T947H40-04 導套 1 2Cr13
5 密封墊 Φ100/80 δ=3 1 金屬纏繞墊
6 100T947H40-05 閥蓋 1 25
7 GB898-76 螺栓 M16×50 8 35 0.085 0.34
8 GB55-76 螺母 M16 8 25 0.02 0.08
9 100T947H40-06 填料墊 24 1 2Cr13
10 填料 24 8 RSM
11 GB898-76 螺柱 M12×80 2 35
12 GB52-76 螺母 M12 2 25
13 GB97-76 墊圈 12 2 A3
14 100T947H40-07 填料壓套 24 1 2Cr13
15 100T947H40-08 填料壓板 24 1 35
16 SBJ009 銘牌 25×63 1 LY3 0.002
17 GB827-86 釘 2×4 4 T3 0.0005 0.002
18 ZKZ-410R-x 直行程電動執行器 <1> 裝配件 50
推力： 6400N
行程： 60mm
功率： 35W
信號： 4～10mADC ...
