調節閥50T967H16全套CAD圖紙帶明細表
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

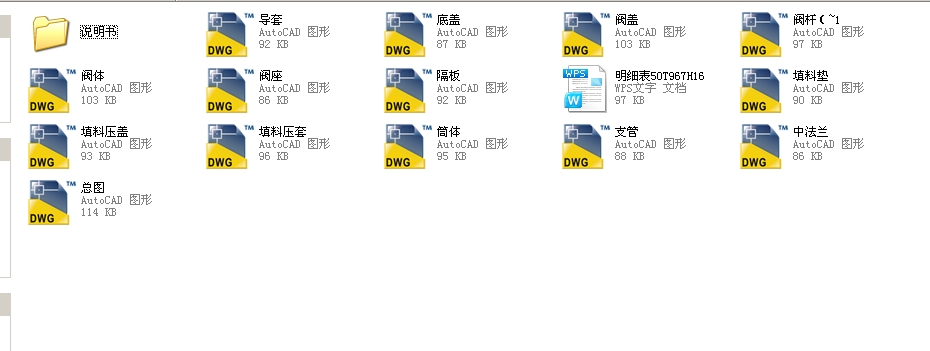

- 調節閥50T967H16全套CAD圖紙帶明細表序號 代 號 名 稱 數量 材 料 重 量 備 注
單重 總重
1 50T967H100-01 閥體 <1> 焊接件 16.5 借用
1/1 50T967H100-01-1 底蓋 1 20 借用
1/2 50T967H100-01-2 支管 2 20 借用
1/3 50T967H100-01-3 隔板 1 20 借用
1/4 50T967H100-01-4 閥座 1 2Cr13 借用
1/5 50T967H100-01-5 筒體 1 20 借用
1/6 50T967H100-01-6 中法蘭 1 20 借用
1/7 熔焊金屬 E5016 3
2 50T967H16-02 閥桿（瓣） 1 2Cr13 1.8
3 密封墊 Φ80/60 δ=3 1 金屬纏繞墊 0.02
4 50T967H100-03 導套 d16 1 2Cr13 借用
5 GB898-76 螺柱 M20×60 4 35 0.2 0.8
6 GB52-76 螺母 M20 4 25 0.062 0.248
7 50T967H16-04 閥蓋 1 25
8 50T967H100-05 填料墊 d16 1 2Cr13 借用
9 填料 16-5 10 柔性石墨 0.01 0.1
10 GB30-76 螺柱 M10×65 4 35 0.05 0.2
11 GB52-76 螺母 M10 4 25 0.011 0.044
12 GB93-87 墊圈 10 4 65Mn 0.003 0.012
13 50T967H100-06 填料壓套 1 2Cr13 0.2 借用
14 50T967H100-07 填料壓板 1 35 0.58 借用
15 GB898-76 螺柱 M12×60 2 35 0.066 0.132
16 GB52-76 螺母 M12 2 25 0.016 0.032
17 GB97-76 墊圈 12 2 A3 0.006 0.012
18 DST-03 銘牌 1 LY3 0.002
19 GB827-76 釘 2×4 4 T3 0.001 0.004
20 直行程電動執行器 <1> 50
21 行程 h=25mm
推力 4000N
閥門總重 不包括執行器
T967H-1.6C
DN50
調 節 閥 50T967H16-00MX
