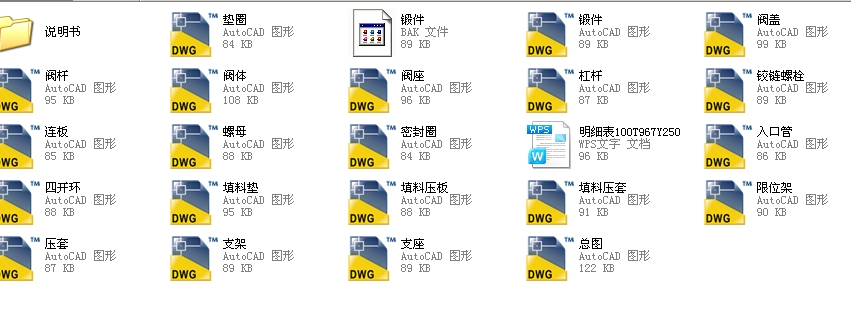

高壓差調節閥100T967Y250全套CAD圖紙明細表
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 高壓差調節閥100T967Y250全套CAD圖紙明細表T967Y-25 型
DN100
高壓差調節閥使用說明書
100T967Y250-00SM
2003.10
一、用途
該閥適用于中低壓鍋爐給水系統或高加疏水管道供水流量的調節。或其他給水系統的流量調節等。
二、技術規范
三、結構說明和工作原理
結構如圖示。閥體為鑄件，質量可靠。焊接連接，角行程電動執行器。閥腔內部為兩級節流，第一級為籠式節流套，第二級為針形閥芯。能承受較高壓差，減少氣蝕，提高使用壽命。介質從上支管孔流入閥腔進入節流套，實現第一級的節流，再流入閥座與針形閥芯形成的節流間隙，實現第二級節流。通過閥桿在節流套和導向襯套內上下移動來改變節流面積，以實現給水流量的調節，導向性能好。關閉時錐形密封面相接觸，達到可靠的密封，泄漏量小。
四、主要外形尺寸和連接尺寸（見圖）
五、主要零件材料
六、安裝、維護和使用注意事項
1、經檢驗合格后的閥門已完成各項檢測，并組裝調試好，用戶無須拆檢，可直接安裝使用。
2、運輸吊裝過程小心輕放，避免碰傷。
3、閥門安裝時，應使介質流向與閥門上所標志的箭頭方向一致。
4、填料不宜壓得過緊，以保證密封即可。裝填料時，要求閥門關死壓緊后，再裝填料，以保證使用過程中，錐形密封面的密封。
5、閥門經長期使用后，需維護保養。再裝配時應按“技術規范”表中規定的行程開度和對應的流量值，根據使用要求值，重新調整行程指針和閥門定位器。
6、密封面由于磨損或擦傷，可重新研磨修復。經維護修復后的閥門應重新進行水壓試驗，合格后方可投入使用。
7、閥門應保存在干燥的地方，不得露天存放，庫存須定期保養，防止銹蝕。
...
