國標Q41F一150球閥帶計算書全套CAD圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

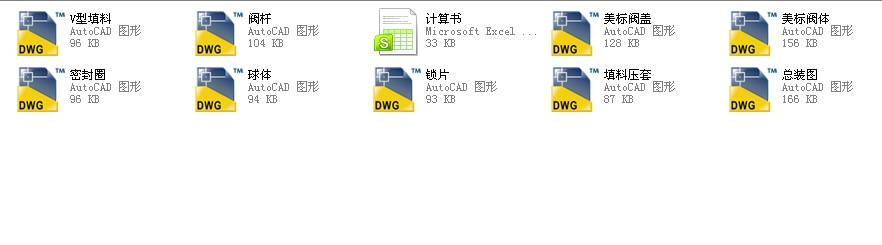

- 國標Q41F-150球閥帶計算書全套CAD圖紙5 設計壓力 q 設計給定 MPa 2
6 密封必須比壓 qmf 查表 MPa 7
7 密封材料許用比壓 [q] 查表 MPa 20
結論 qmf
三.密封總作用力計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
密封總作用力 Q N 41815.7568
2 閥座密封面內徑 D1 設計給定 mm 156
3 閥座密封面外徑 D2 設計給定 mm 170.4
4 設計壓力 q 設計給定 MPa 2
五.閥桿力矩計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 閥桿力矩 MF MQF+MFT+MFC N.mm 248230.22121
球體與閥座間的摩擦力矩 MQF 3.14Dmp^2*P*fm*R(1+cos)/8cos N.mm 245686.82121
摩擦因數 fm 0.05
密封面平均直徑 Dmp 設計都給定 mm 163.2
密封角 cos 設計者給定 mm 44
球的半徑 R 設計者給定 mm 117.5
2 閥桿與填料的摩擦力矩 MFT QT*Dt/2 N.mm 2543.4
填料與閥桿之間的摩擦力 QT N 169.56
閥桿直徑 Dt 設計都給定 mm 30
圈數 Z 設計者給定 3
單圈填料高度 h mm 5
九.閥桿頭部強度計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 閥桿端頭扭轉剪切應力 τn Mf/w^1/2 Mpa 36.64585418
斷面抗扭系數 W βa^3 6773.76
寬度 a mm 24
系數 β 0.49
閥桿許用扭轉剪切應力
...
