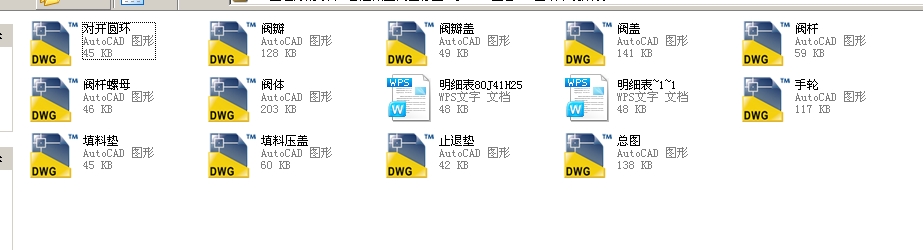

普通截止閥國標型80J41H25全套CAD圖紙帶明細表
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 普通截止閥國標型80J41H25全套CAD圖紙帶明細表序號 代 號 名 稱 數量 材 料 重 量 備 注
單重 總重
1 80J41H25-01 閥體 1 ZG25-Ⅱ 20.5
2 80J41H25-02 閥瓣 1 25 2
3 80J41H25-03 對開圓環 1 A3 0.06
4 80J41H25-04 閥桿 1 2Cr13 3.35
5 80J41H25-05 止退墊 1 A1 0.014
6 80J41H25-06 閥瓣蓋 1 A3 0.22
7 GB3985 墊片 Φ 130/105 δ=2 1 XB450 0.001
8 80J41H25-07 填料墊 d32-8 1 2Cr13 0.024
9 GB898-76 螺栓 M16×45 8 35 0.085 0.68
10 GB52-76 螺母 M16 8 25 0.034 0.272
11 填料 d32-8 8 柔性石墨 0.002 0.016
12 GB119-86 圓柱銷 Φ10×40 2 45 0.024 0.048
13 80J41H25-08 填料壓蓋 d32 1 A3 0.82
14 80J41H25-09 閥蓋 1 ZG25-Ⅱ 15.7
15 GB798-76 活節螺栓 M16×70 2 35 0.135 0.27
16 GB52-76 螺母 M16 2 25 0.034 0.068
17 GB97-85 墊圈 16 2 A3 0.014 0.028
18 80J41H25-10 閥桿螺母 1 ZQAl9-4 0.63
19 GB71-85 螺釘 M6×10 1 35 0.002
20 80J41H25-11 手輪 Φ280 1 HT15-33 2.58 JB1692-75
21 GB52-76 螺母 M16 1 25 0.034
22 GB97-85 墊圈 16 1 A3 0.014
23 銘牌 1 LY3 0.002 自制
24 GB867-85 釘 2×4 4 ML2 0.0001 0.0004
...
