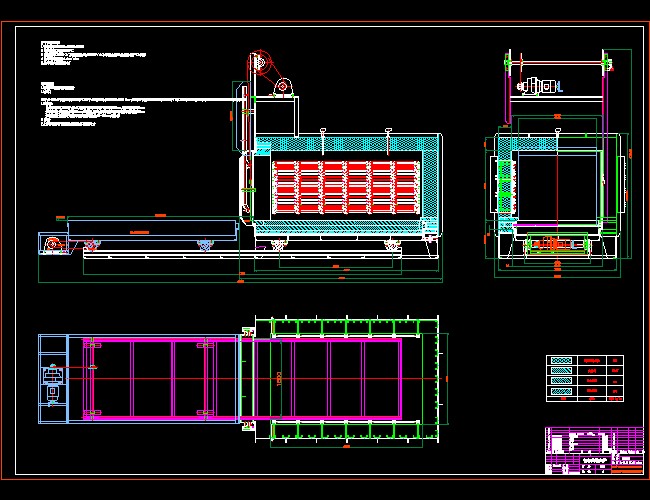

退火爐CAD總圖
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 退火爐總圖設計行程開關碰塊}密度 kg/dm圖示名稱粘土質磚高鋁磚粘土質磚{fTxt|b0|i0|c134|p2;制造說明P1.有相互運動關系的部件P1.1爐門:P 兩條角鋼及導向槽鋼保證與爐門洞中心線對稱,偏差不超過%%P1.5mm;兩條導向槽鋼的垂直位置以爐門落下時在密封槽正確位置.通過調整安裝支板來實現P1.2臺車:P 臺車在軌道上運行,保證其在爐內時距離爐墻距離20mm,誤差不超過5mmP 爐內位置:機械限位留10mm壓縮量,此時臺車尾部與爐體后面墻距離20mmP 爐外位置:限位開關在距離機械死限位10-15mm處動作...
