位置:首頁 > 機械CAD圖紙

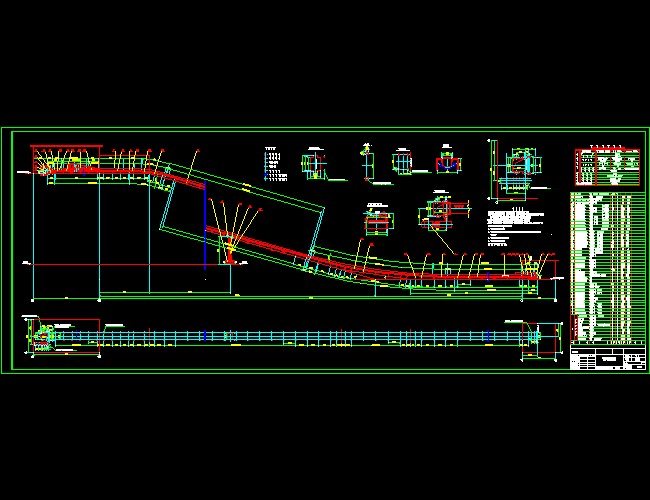

B=1200帶式輸送機總裝圖
  • 該文件為rar格式
  • 文件大小：640.33K
  • 下載次數：
  • 文件評級：
  • 更新時間：2012-09-08
  • 發 布 人：liwefe
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式，下載需要 20 積分
  • B=1200帶式輸送機總裝圖
  • B=1200帶式輸送機總裝圖預埋鋼板150*150*10共256塊膠帶機中心線頭部驅動裝置裝配型式平面圖中間架支腿托輥安裝圖槽形前傾托輥過 渡 托 輥改 向 滾 筒傳 動 滾 筒滾筒托輥圖例平形下托輥緩 沖 托 輥，調心托輥緩 沖 托 輥，調心托輥序 號代 號名 稱單 重總 重備 注數 量單 位予埋螺栓12-M24,露頭80,全絲雙螺母予埋螺栓4-M20,露頭80,全絲雙螺母A向洞口及螺栓布置支架中心予埋螺栓8-M20,露頭80,全絲雙螺母尾輪中心線尾架地肢螺栓布置圖頭輪中心線導料槽安裝圖線心中輪頭預埋螺栓14-M30，露頭80，全絲雙螺母垂直拉緊裝置支架H=6696預埋螺栓12-M24，露頭80全絲雙螺母滾筒中心線落料點預埋螺栓14-M30,露頭80全絲雙螺母預埋螺栓6-M30,露頭80全絲雙螺母預埋鋼板4-12*250*400組尾架組中間架 組卸料車中間架 組卸料車中間架 組中間架 組凸弧段中間架 組Ⅰ型支腿 組Ⅰ型支腿 組Ⅰ型支腿 空段清掃器組Ⅰ型支腿 組Ⅱ型支腿 硬質合金清掃器(P型)Ⅰ型支腿 硬質合金清掃器(H型)組組組組組組中間架 中間架 凹弧段中間架 組組凹弧段中間架 尾部滾筒護罩組件組改向滾筒 導料槽中段導料槽前段組組組漏斗重錘塊塊組過渡托輥組平行下托輥組錐形下調心托輥組件組組組組組組組頭架過渡托輥組緩沖托輥槽形托輥組錐形上調心托輥組垂直拉緊裝置導料槽后段組臺臺臺臺組組組組組組組傳動滾筒 改向滾筒 改向滾筒 驅動裝置架 制動器護罩偶合器護罩柱銷聯軸器制動器液力偶合器減速機合組置裝動驅電機 件卸料車 膠帶米頭部機架所受水平拉力為140KN專業比例張共粉體工程批 準日 期設 計審 核校 核審 定職 責簽 字詳細設計設計階段圖 號第張設計項目備 煤版帶式輸送機垂直拉緊裝置傳動滾筒直徑傾斜角（度）堆比重（t/m ）帶 速膠帶機名稱及規格幾 何 尺 寸運 輸 物 料拉 緊 裝 置膠 帶 規 格運 輸 量電 動 機減 速 機膠帶機重量(不包括膠帶重量)制 動 器組 合 號動裝置驅數參要主水平長度（mm）膠 帶 機 性 能 表精煤物 料 名 稱煤7帶式輸送機提升高度（mm）粒度（mm）層數上膠厚:帶 寬 下膠厚:電動機:Y315M-4;N=132KW直徑均為Φ108.下托輥采用平型托輥和錐形下調心托輥且兩種托輥按10:1配置.2、頭部設過渡托輥，上托輥采用 35°槽型托輥和 35°錐形調心上托輥且兩種托輥按10：1配置，托輥1、本膠帶機是根據《DTII型固定式帶式輸送機設計選用手冊》選型和設計的。6. 空段清掃器應盡量靠近尾部安裝。5、本機之膠帶必須采用硫化法膠接,接頭必須保證平直。4、膠帶機的安裝技術要求應符合《連續輸送機設備安裝工程施工及驗收規范》BJ32-96中有關規定。3、膠帶機的制造、檢驗按照《帶式輸送機技術條件》GB10595-89執行.技 術 要 求7. 彈簧清掃器應在本機之膠帶及頭部漏斗安裝后焊接在頭架橫梁焊接前調整使清掃下來的物料落入漏斗中，同時保證壓簧行程 為20毫米。8. 安裝調試合格后,機架涂規定顏色的防護漆。注：所有帶*尺寸為斜面尺寸.9. 圖示尺寸以毫米計，標高以米計。垂直拉緊裝置重錘護攔逆止器臺...
