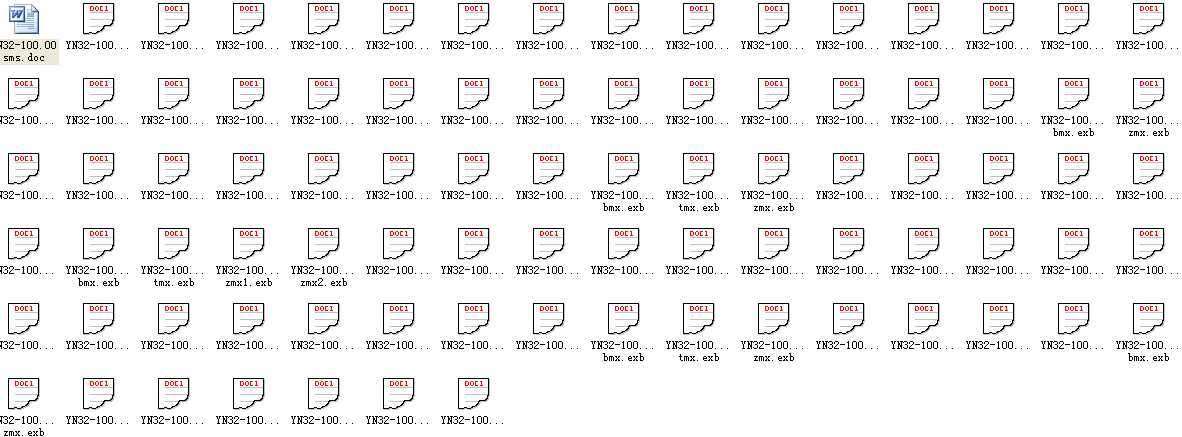

- 該文件為 zip 格式，下載需要 20 積分
-
- YN32-100四柱式液壓機使用說明書
目錄
一． 外形總圖
二． 用途和特點
三． 主要技術規格
四． 結構概述
五． 液壓系統概述
六． 電氣系統概述
七． 安裝和試車
八． 故障和消除方法
九． 維修保養和安全操作規程
十． 易損件表及附圖
1． 工作臺俯視圖
2． 滑塊仰視圖
3． 主缸結構圖
4． 頂出缸結構圖
5． 液壓原理圖
6． 電氣原理圖
7． 地基圖
二．用途和特點：
本機器適用于可塑性材料的壓制工藝，如沖裁、彎曲、翻邊、薄板拉伸等。也可從事于校正、壓裝、砂輪成型、冷擠金屬零件成型、塑料制品及粉末制品的壓制成型工藝。
本機器具有獨立的動力機構和電氣系統。并采用按鈕集中控制，可實現調整、手動和半自動三種操作方式。
本機器的工作壓力、壓制速度、行程范圍均可根據工藝需要進行調整。并能完成定壓及定程成型兩種工藝方式。定壓成型工藝方式在壓制后具有保壓、延時和自動回程動作。
四．結構概述：
本機器由主機及控制機構兩大部分組成，通過管路及電氣系統裝置聯系起來構成完整的一體。主機部分為機身、主缸、頂出缸三部分組成。
控制機構包括動力機構、限程裝置、管路、電氣箱、操縱箱等幾部分組成。現將各部分結構和作用分述如下：
（一） 機身：（見外形總圖）
機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母及調節螺母等組成。固定于機座上面依靠四個立柱為骨架，上橫梁及工作臺由鎖緊螺母固定于兩端。機器精度靠調節螺母及緊固于上橫梁上端的鎖緊螺母來調整。滑塊與主缸活塞聯接，依靠四柱作導向上下運行，內裝有導向套。
滑塊及工作臺工作表面均有T形槽，以便安裝模具，T形槽尺寸見附圖1及附圖2。
（二） 主缸：（附圖3）
主缸缸體靠缸口臺肩及大鎖母緊固于上橫梁內，活塞下端面與滑塊相聯接。活塞頭部材料為鑄鐵，作導向用。活塞頭部外圓處裝有方向相反的密封圈，內圈用O形圈密封。將缸內形成上下兩個油腔，缸口部分也裝有密封圈及O形圈，借助鎖緊螺母，以保證下腔密封。
（三） 頂出缸：（附圖4）
頂出缸裝于工作臺中心孔內，用鎖緊螺母加以固定，結構與主缸基本相同。
（四） 動力機構：（參考外形總圖及附圖5）
動力機構由油箱、高壓泵、電機、低壓控制系統、液動組合閥等組成。它是產生和分配工作液壓而使主機實現各種動作的機構，油箱為鋼板焊接件，內裝有濾油板、前端的長形油標為觀察油位用
...
