QC11Y一16x3200系列液壓閘式剪板機全套圖紙附使用說明書

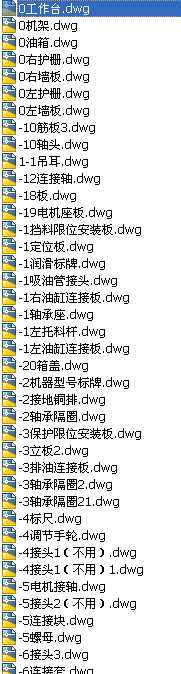

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- QC11Y-16x3200系列液壓閘式剪板機全套圖紙附使用說明書
目 錄
一、 機器的基本參數…………………………………………………3
二、 機器的主要用途、性能和特點…………………………………4
三、 機器的液壓傳動系統……………………………………………4
四、 機器的結構………………………………………………………6
五、 機器的電氣系統…………………………………………………7
六、 機器的吊運和安裝………………………………………………8
七、 機器的潤滑………………………………………………………9
八、 機器的調整和操作………………………………………………10
九、 機器的安全技術和維護…………………………………………11
十、 附圖 ……………………………………………………………12
二、機器的主要用途、性能和特點
本機器用于剪扳厚度為0.5~ 16 mm，寬度≤ 3200 mm的鋼板。
被剪切板料強度以450N/ mm2為準，如需剪切其它強度的板料時應相應剪薄被剪扳料的厚度。
本機器采用鋼板焊接結構，液壓傳動剪切板料、液壓回程，減小剪切時系統壓力，從而提高機器的使用壽命。
調整刀口間隙迅速方便，機器裝有前后擋料，后擋料采用機械傳動，編碼器數字顯示數值，并能手動微調，調節方便、可靠。前擋料采用標尺計數擋塊定位，便于劃線剪切，可無級調節上刀架的行程量，以提高剪切狹板料的效率。刀架角度可以調節，以提高不同板厚板料的剪切質量。
三、機器的液壓傳動系統
機器的液壓系統（見圖1）主要由3號高壓油泵、5、6插裝閥7、8、13、14電磁換向閥、9、12單向閥、10號溢流閥及一些特制控制閥組成，整個系統比較合理。
系統所需的壓力油由3號高壓油泵，系統的額定工作壓力為20Mpa，出廠時調定，上刀架的回程是靠液壓完成的，回程動作迅速、可靠。
...
