開合螺母座設計

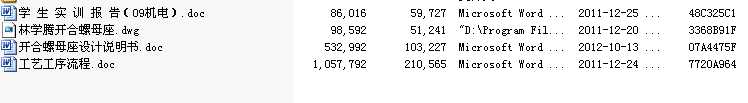

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 開合螺母座設計1.基面的選擇是工藝規程設計中的重要工作之一。基面選擇得正確、合理，可以保證加工質量，提高生產效率。否則，就會使加工工藝過程問題百出，嚴重的還會造成零件大批報廢，使搔到生產無法進行。
①粗基準的選擇
經分析這個零件圖，粗基準選擇燕尾凸臺底面和半圓筒兩個端面，因為從圖中可以看出，燕尾凸臺的高度，是以底面標出的，則是以底面為基準，圓筒左側也是標出了數值。所以，按照有關粗基準的選擇原則（即當零件有不加工表面時，應以這些不加工表面作粗基準：若零件有若干個不加工時，則應以與加工表面要求相對位置精度較高度的不加工表面作為粗基準）選擇這三個面，因為，這個零件基本每個面都要加工，而且也不是很好裝夾，也只有這三個平面好裝夾些，這樣可以，限制 、 、 、 ，再用壓釘壓住半圓筒下面的底座部分，可以限制 、 這六個自由度，以達到完全定位。
②精基準的選擇
精基準的選擇主要應該考慮準基重合的問題。當設計基準與工序基準不重合時，應該進行尺寸換算。
2.各個表面加工方法的選擇
①.下底面加工方法：粗銑（IT12,Ra12.5）——半精銑（IT9,Ra6.3）——精
...
