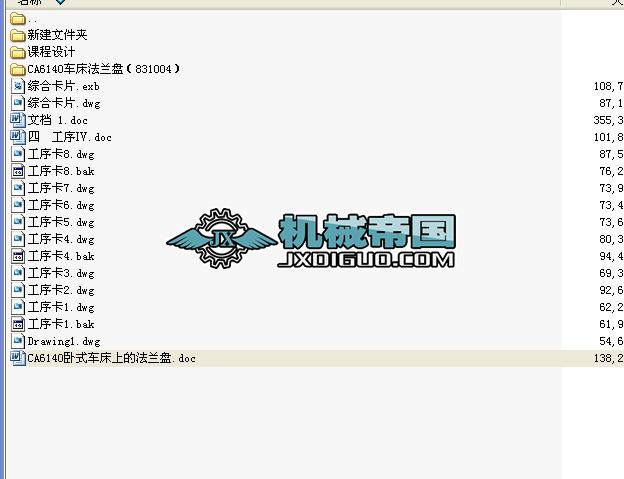

- 該文件為 zip 格式，下載需要 20 積分
-
- CA6140法蘭盤課程設計說明書，絕對經典 CA6140臥式車床上的法蘭盤，為盤類零件，用于臥式車床上。車床的變速箱固定在主軸箱上，靠法蘭盤定心。法蘭盤內孔與主軸的中間軸承外圓相配，外圓與變速箱體孔相配，以保證主軸三個軸承孔同心，使齒輪正確嚙合。主要作用是標明刻度，實現縱向進給。
分析法蘭盤的技術要求，并繪制零件圖。設計零件技術機械加工工藝規程，填寫工藝文件。設計零件機械加工工藝裝備。設計機床專用夾具總裝圖中某個主要零件的零件圖。
第二節 工件表面加工方法的選擇
本零件的加工面有個圓、內孔、端面、車槽等，材料為HT200。參考《機械制造工藝設計簡明手冊》表1.4—6、表1.4—7、表1.4—8等，其加工方法選擇如下：
一． 外圓面：公差等級為IT6~IT8，表面粗糙度為 , 采用粗車→半精車→磨削的加工方法。
二． 20內孔：公差等級為IT7~IT8，表面粗糙度為 ，采用鉆→擴→鉸→精鉸的加工方法，倒角用車刀加工。
三． 外圓面：公差等級為IT13~IT14，表面粗糙度為 ，采用粗車→半精車→磨削的加工方法。
四． 90外圓：未注公差等級，根據GB1800—79規定公差為IT13，表面粗糙度為 ，采用的加工方法為粗車—半精車—磨削。
五． 100外圓面：公差等級為IT11，表面粗糙度為 ，采用粗車→半精車→磨削的加工方法。
六． 右端面：未注公差等級，根據GB1800—79規定公差為IT13，表面粗糙度為 ，采用的加工方法為粗車。
七． 90突臺右端面：未注公差等級，根據GB1800—79規定公差為IT13，表面粗糙度為 ，采用的加工方法為粗車→半精車→精車。
八． 90突臺左端面：未注公差等級，根據GB1800—79規定公差為IT13，表面粗糙度為 ，采用的加工方法為粗車→半精車→磨削。
九． 100突臺左端面：未注公差等級，根據GB1800—79規定公差為IT13，表面粗糙度為 ，采用的加工方法為粗車→半精車→精車。
十．槽3×2：未注公差等級，根據GB1800—79規定公差為IT13，表面粗糙度為 ，采用的加工方法為粗車。
...
