管道圖例
- 文件介紹：
- 該文件為 doc 格式，下載需要 20 積分
-

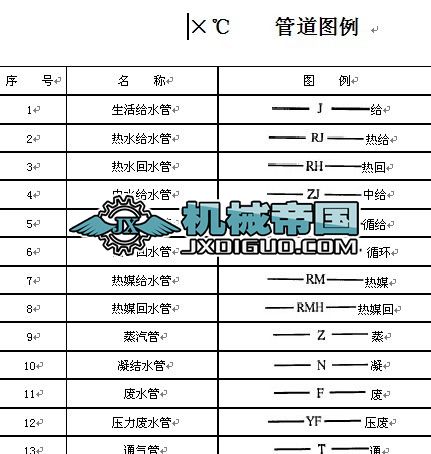

×℃ 管道圖例
序 號 名 稱 圖 例 備 注
1 生活給水管 給 ?
2 熱水給水管 熱給 ?
3 熱水回水管 熱回 ?
4 中水給水管 中給 ?
5 循環給水管 循給 ?
6 循環回水管 循環 ?
7 熱媒給水管 熱媒 ?
8 熱媒回水管 熱媒回 ?
9 蒸汽管 蒸 ?
10 凝結水管 凝 ?
11 廢水管 廢 可與中水源水管合用
12 壓力廢水管 壓廢 ?
13 通氣管 通 ?
14 污水管 污 ?
15 壓力污水管 壓污 ?
16 雨水管 雨 ?
17 壓力雨水管 壓雨 ?
18 膨脹管 膨脹 ?
19 保溫管 ?
20 多孔管 ?
21 地溝管 ?
22 防護套管 ?
23 管道立管 X：管道類別
L：立管
1：編號
24 伴熱管 ?
25 空調凝結水管 空凝 ?
26 排水明溝 ?
27 排水暗溝 ?
注：分區管道用加注角標方式表示：如J1、J2、RJ1、RJ2……。
