粗鏜CK一2型主軸箱單面臥式組合鏜床（套圖）

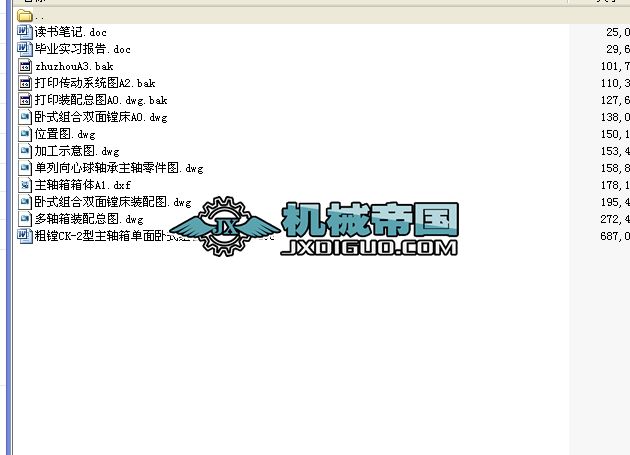

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 粗鏜CK-2型主軸箱單面臥式組合鏜床（套圖）根據被加工的零件的加工要求，安排各主軸位置，并將動力和運動由電機或動力部件給各工作主軸，使之得到要求的轉速和轉向，其原始依據是“三圖一卡”。
（二） 主要組成部件
e) 通用零件：箱體，主軸，傳動軸，齒輪，和附加機構等。
f) 傳動類零件：主軸1~6，傳動軸7，驅動軸0，油泵傳動軸8，傳動齒輪，動力箱，電動機齒輪等。
g) 潤滑與防油元件：葉片泵9，分油器，注油標，排油基，油盤，防油套。
h) 箱體類零件：箱體，前蓋，后蓋。
在多軸箱箱體內腔，安排兩排24mm寬的齒輪，箱體后壁與后蓋之間安排一排24mm 寬的齒輪，包括驅動齒輪和轉動齒輪。
（三） 通用零件的設計
箱體材料為HT200，前后蓋材料為HT150
多軸箱的厚度標準為180mm,臥式多軸箱的前后蓋厚度分別為55mm，90mm根據《組合機床簡明的設計手冊》表7-1可選擇箱體尺寸為BⅹH=500mmⅹ500mm
（四） 軸類零件的設計
（1）鏜銷類主軸的設計：a.選擇滾珠軸承主軸。前支承為推力球軸承，后支承為向心球軸承，因推力球軸承設在前端，能接受單方向的軸向力，適用于鏜孔主軸。
b.主軸材料：40Cr鋼，熱處理C42
c.導向：因主軸的外伸長度115mm>>75mm為長主軸，因主軸內孔較長，與刀具尾部接觸面加長，增強了刀具與主軸的聯接剛度，減少了刀具前端下垂，采用標準導套導向。
d.滾珠軸承主軸組件配套零件設計
鏜孔主軸：40-1T0722-41
環：40-1T0722-43
套：40-1T0722-61
罩：B40-1T0721-82
----查自《組合機床設計簡明手冊》表7-7
鍵：B8ⅹ32 GB1096-79
螺釘：M8ⅹ8 1T0672-41
圓螺母：M24ⅹ1.5 GB812
墊圈：24GB858
套：40ⅹ16Q43-1
止推軸承：E8205 40ⅹ47ⅹ15
滾珠軸承：E205 2555215
（2）傳動軸的設計（軸7）：
e) 滾錐軸承傳動軸，前后支承均為圓錐滾子軸承，因?yàn)榇酥С锌沙惺茌^大的徑向力和軸向力。并結構簡單，裝配調節方便，適用于傳動裝配。
f) 傳動軸材料：45鋼，調節T235
g) 滾錐軸承傳動組件配套零件：
代號：35-1T0731-41
套：35-1T0731-63
鍵：B10ⅹ22 GB1096-79
圓螺母：M33ⅹ1.5 GB812
墊圈：33GB858
套：35ⅹ16Q 43-1
滾錐軸承：7507 35ⅹ72ⅹ24
（3）傳動軸承8設計：
編號：20-1T0731-41
套：20——1T0731-63
鍵：B6ⅹ22 GB1096-79
圓螺母：M18ⅹ1.5 GB812
墊圈:18GB858
套:20ⅹ16 Q43-1
滾錐軸承:20ⅹ47ⅹ15
查自<<組合機床設計簡明手冊>>表7-13
（五）多軸箱所需的動力的計算
多軸箱體功率計算:
P切=∑3I=1(P切削i)=19.63 KW
P空=∑3I=1(P空轉i)=0.156 KW
P損=∑6I=1(P損失i)=19.63×1％=1.963 kw
P總= P切+P空+P損=19.63+0.156+1.963=21.749KW
a) 多軸箱所需進給力計算:
∑F=2F2+F1=30107N
∑F多=∑F/0.9=30107/0.9=33452 N
查自<<組合機床設計簡明手冊>>表4-6
因?qū)嶋H上,為克服滑臺移動引起的磨擦阻力,動力滑臺的進給力應大于F多軸箱
...
