圓錐直齒輪在PROE中的建模
- 文件介紹：
- 該文件為 doc 格式，下載需要 20 積分
-
- 長期以來，我一直在尋找圓錐直齒輪在
PROE
中的建模，卻一直沒有結果。然我仍一
直在思考這個問題，終于在機緣巧合之下，我竟然把它給做出來了，也不知道做的對不對。
然欣喜之情，仍不言而喻！但我不會得意忘形，所以特將我的做法與大家分享，還請指教！
畢竟一家之言不能算是結果，大家之言才是肯定的評價！
?

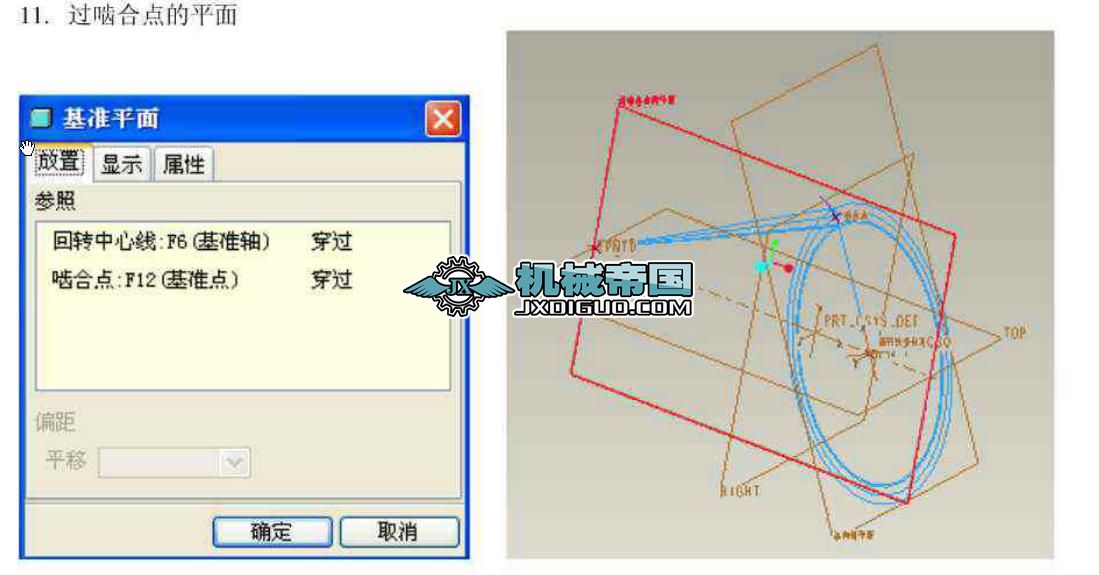

第一種圓錐齒輪的做法，用的主要的命令就是“混合”
。
（直面圓錐齒輪）
?
本文以節圓錐角C=30度，模數M=2，齒數Z=20，齒寬W=20，壓力角A=20，齒頂高系數為1，齒底隙系數為0.2，變位系數為0為例，講述直面圓錐齒輪的做法。
1.?設置參數，列好關系。? 參數，如圖：? ? 其中，A為壓力角DX
系列為另一套節圓，基圓，齒頂圓齒根圓的代號?各關系如下：?
d=m*z?
db=d*cos(a)?
da=d+2*m*cos(c/2)?
df=d-2*1.2*m*cos(c/2)?
dx=d-2*w*tan(c/2)?
dxb=dx*cos(a)?
dxa=dx+2*m*cos(c/2)?
dxf=dx-2*1.2*m*cos(c/2...
